这里描述的波形图仅适用于带 4 芯连接插头的安全带锁扣开关。这个开关有一个带电压接口的 4 根导线霍尔传感器。
测量时必须使用 4 芯适配导线 61 6 032。适配导线必须连接在安全带锁扣上的插头和电线束上。多功能检测导线 MFK1 连接在适配器线脚 Pin 1 (总线端 Kl. 31) 和适配器线脚 Pin 3 (连接 MRS 控制单元导线) 上。示波器调整通过测试模块进行。

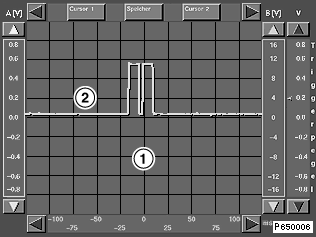

图像 1：安全带未插入安全带锁扣内
1：信号形状：矩形
2：低电平约 0.8 V

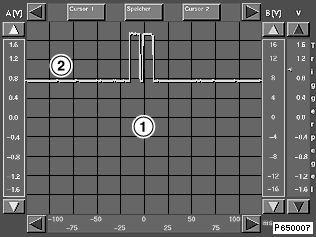

图像 2：安全带插入安全带锁扣内
1：信号形状：矩形
2：低电平：0 V

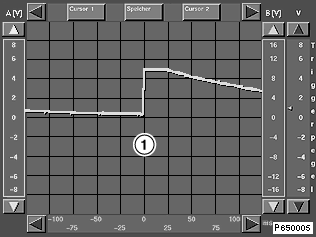

图像 3：断路
安全带锁扣已拔出或导线断路
1：信号形状：锯齿波
