车内后视镜的主要任务是从内部向后全面观察车辆。由于其在操作区内的中央位置，车内后视镜也适合用作传感器和按钮的定位件。
描述了车内后视镜的下列部件：
由于其在操作内的中央位置，车内后视镜可执行一些操作和显示功能。车内后视镜将其信息直接发送至车顶功能中心 (FZD)。
FZD 从车内后视镜接收信息。FZD 通过 K-CAN 与脚部空间模块 (FRM) 和接线盒电子装置 (JBE) 连接。
本图显示 R56 的车内后视镜
索引 |
解释 |
索引 |
解释 |
|---|---|---|---|
1 |
车内后视镜玻璃 (自动防眩目) |
2 |
自动防眩目功能的光电二极管 (自动防眩目) |
3 |
集成式通用遥控器的按钮 |
|
|

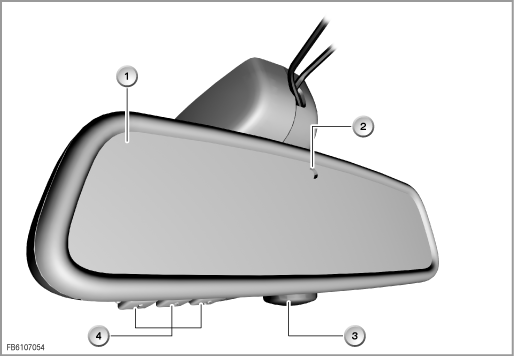

本图显示 E70 的车内后视镜
索引 |
解释 |
索引 |
解释 |
|---|---|---|---|
1 |
车内后视镜玻璃 (自动防眩目) |
2 |
自动防眩目功能的光电二极管 (自动防眩目) |
3 |
防盗报警系统 (DWA) 的发光二极管 |
4 |
集成式通用遥控器的按钮 |
根据装备系列的不同，车内后视镜提供不同的系统功能。描述下列系统功能：
自动防眩目车内后视镜在识别到来自后部的光源时自动遮暗镜面玻璃。自动防眩目车内后视镜有两个传感器，分别测量来自前部和后部的入射光。当来自后部的光源更强时，输出一个电压信号。此电压信号的强度取决于前部和后部之间的光差。此电压信号越大，镜面玻璃的遮暗程度就越强。自动防眩目车内后视镜通过车顶功能中心 (FZD) 控制自动防眩目外部后视镜。
集成式通用遥控器可代替最多三个不同的手动发射器。集成式通用遥控器可以学习不同的无线电遥控设备，例如车库门和大门或照明系统。集成式通用遥控器可识别和学习相应的原装手动发射器发送的信号。
功能描述参见 BMW 售后服务技术：
TIS -> 文件 -> SI 技术 -> SBT 51_01_05_122
保留印刷错误、内容疏忽和技术更改的可能性。
