手套箱

E70 中的手套箱带有对开的盖板。手套箱可通过按动按钮电动打开。手套箱与车辆的中控锁耦合。

部件简短描述

描述了手套箱的下列部件：

手套箱的打开按钮位于仪表板上，在通风格栅附近。按压时，此按钮将一个接地信号连接到接线盒电子装置 (JBE) 的输入端。

手套箱盖板可电动解除联锁。在解除联锁后，手套箱盖板在弹力作用下自动打开。手套箱盖板通过一个机械机构相互连接。

JBE 为手套箱的解除锁止装置供电。JBE 接收手套箱的打开按钮的接地信号。JBE 向手套箱解除锁止装置发送一个车载网络电压大小的按脉冲宽度调制的信号。解除锁止装置受控约 100 ms。JBE 位于手套箱下面。

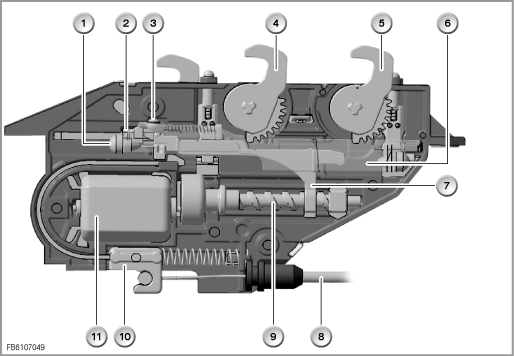

E70 解除锁止装置的结构

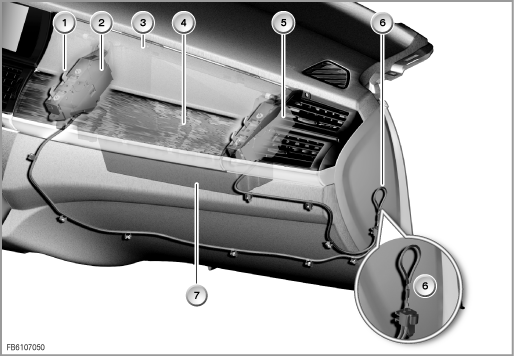

E70 的手动解除锁止拉线

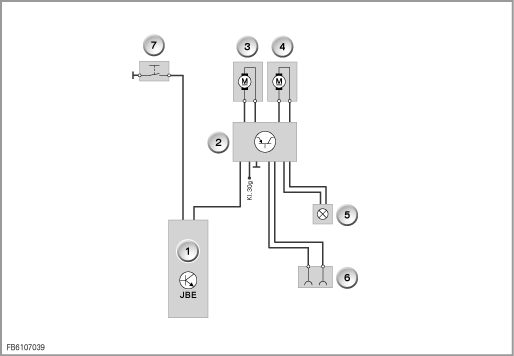

E70 方框图

描述了手套箱的下列系统功能：

通过按压手套箱按钮可电动解除手套箱联锁。在解除联锁后，手套箱盖板在弹力作用下自动打开。手套箱盖板通过一个机械机构相互连接。

可通过按压手套箱盖板之一关闭手套箱。此时只按紧一个手套箱盖板即可。可听到手套箱盖板嵌入极限位置的声音。通过红外线传感器可间接探测手套箱盖板的极限位置。

手套箱与中控锁耦合。在车辆联锁时，手套箱随之联锁。在车辆解除联锁时，手套箱随之解除联锁。手套箱的联锁和解除联锁也可通过中控锁按钮实现。

发生电气故障时，可手动打开手套箱。为此必须打开右侧仪表板的侧面盖板。通过上拉露出的搭扣可将手套箱解除联锁并打开。

对于手套箱售后服务有下列提示：

诊断提示

对于手套箱解除锁止装置，不存在通过诊断系统进行的任何诊断。在解除锁止装置损坏时，只能整个更换。
可以用万用表按照电路图对解除锁止按钮进行诊断。
