接线盒

接线盒在 E70 中具有核心作用。在接线盒中，分电器和接线盒电子装置形成一个单元。接线盒电子装置是车辆中的中央网关模块。

部件简短描述

接线盒位于仪表板下方，在前乘客脚部空间内。为了接近接线盒，必须拆下仪表板下方的盖板。松开接线盒上的固定螺栓后，可将接线盒向下翻折。于是更容易接近保险丝和继电器。接线盒由分电器和接线盒电子装置组成。

在接线盒的分电器内有保险丝和固定安装并插接的不同继电器。根据车辆装备情况，为分电器配备了不同的继电器。在接线盒中有接线盒电子装置的定位件。

接线盒电子装置与分电器在机械和电气上相连接。接线盒电子装置在一个控制单元中包括了许多功能。接线盒电子装置通过多个插头连接连接。

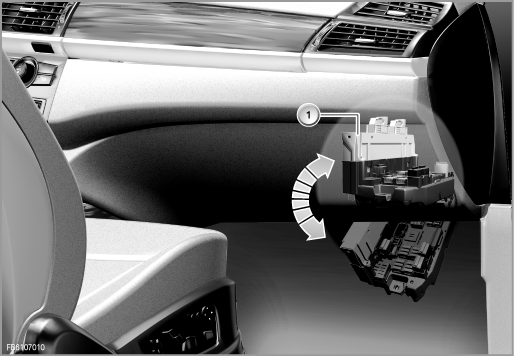

插图显示在 E70 中的安装位置

索引	说明
1	接线盒

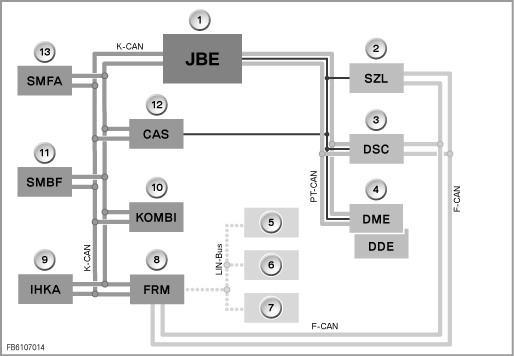

E70 方框图

在接线盒电子装置中合并了许多功能。接线盒电子装置对信号进行预处理，并将它们提供给车载网络中的其它总线用户。接线盒电子装置同样执行控制任务。根据装备情况，接线盒电子装置可以执行下列功能或处理下列信号：

接线盒电子装置使多个总线系统能够相互通信。接线盒电子装置具有下列总线系统的网关功能：

接线盒电子装置与脚部空间模块一起控制和监控车窗升降机。

接线盒电子装置检测信号，并将它们提供给其它总线用户。

接线盒电子装置是中控锁的执行控制单元。接线盒电子装置执行所有中控锁驱动装置的控制。可以执行下列控制组合：

接线盒电子装置通过查询检查安装了哪种座椅模块。当接线盒电子装置接收不到反馈信号时，则执行座椅加热装置的控制。此时接线盒电子装置产生一个按脉冲宽度调制的信号，并用此信号控制座椅加热装置。在安装有座椅模块时，座椅加热装置直接由座椅模块控制。

接线盒电子装置控制后视镜加热装置和喷嘴加热装置。

双稳态继电器用于在出现休眠电流故障时断开总线端 Kl. 30g-f。

接线盒电子装置检测组合仪表的信号。

接线盒电子装置检测 DSC 按钮的信号。

存在接线盒售后服务的下列提示：

车辆和钥匙记忆功能的几乎所有功能都可在车辆中自行调整。

保留印刷错误、内容疏忽和技术更改的可能性。
