脚部空间模块

脚部空间模块是 E70 中的一个电气节点。脚部空间模块处理车门的信号并控制照明。此外，脚部空间模块还是组合仪表的接口。

部件简短描述

脚部空间模块位于驾驶员侧脚部空间内。脚部空间模块与接线盒电子装置一起控制车窗玻璃驱动装置。

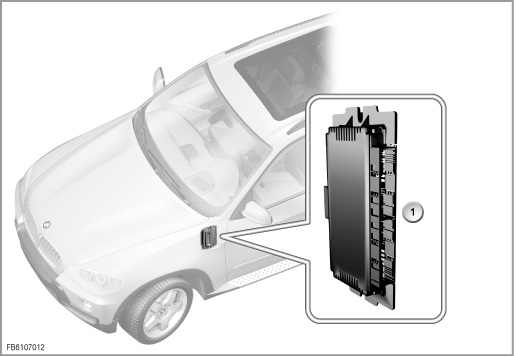

插图显示在 E70 中的安装位置

索引	解释
1	脚部空间模块

E70 方框图

脚部空间模块检测车门的信号并控制照明。脚部空间模块是组合仪表的接口。脚部空间模块根据装备情况检测下列信号：

脚部空间模块控制下列功能：

脚部空间模块使 LIN 总线和车身 CAN 之间可以通信。

在脚部空间模块中存储车辆任务。通过车辆任务对车辆进行识别。车辆任务除包含型号代码外，还包含车辆的所有重要装备特征。

存在两种装备系列的驾驶员侧车门开关组：

灯光控制功能已集成到脚部空间模块中。这些灯光控制功能是：

除了灯光控制功能外，在脚部空间模块中还集成了外部照明的其它功能：

所有灯光控制功能 (除附加制动信号灯外) 都由脚部空间模块通过按脉冲宽度调制的信号控制。这些按脉冲宽度调制的信号使外部照明的亮度能够保持不变。

在不带车顶功能中心的车辆上，脚部空间模块直接控制车顶区域内的车内照明。脚部空间模块用于车内照明的所有输出端都按脉冲宽度调制。标准装备的车内照明包括下列组件：

可为车内照明以特种装备的形式安装下列组件：

脚部空间模块分析车门触点霍尔传感器的状态。在用机械钥匙对车辆进行联锁或解除联锁时，脚部空间模块可识别该请求。脚部空间模块在车身 CAN 上向便捷上车功能发送一个信息。

脚部空间模块和接线盒电子装置控制车窗升降机驱动装置。在脚部空间模块内安装有前部车窗升降马达的继电器。

存在脚部空间模块售后服务的下列提示：

车辆和钥匙记忆功能的几乎所有功能都可在车辆中自行调整。
