后部玻璃天窗遮阳板固定装置

后部玻璃天窗遮阳板固定装置的维修提示

检查玻璃天窗遮阳板是否正确固定。

1. 拆下后部玻璃活动天窗盖板。

2. 将玻璃天窗遮阳板置于最前部位置。

3. 松开玻璃天窗遮阳板的 4 个固定螺栓。
   玻璃天窗遮阳板必须可自由移动。
   提示：
   左侧的钢丝弹簧不允许被卡住或跳到带肩螺栓下面！

4. 将玻璃天窗遮阳板移动到后部位置，然后重新向前移动至最前部位置前约 2 cm 处。

5. 重新拧紧玻璃天窗遮阳板的 4 个固定螺栓。
   提示：
   左侧控制导轨必须可朝侧面移动并正确嵌入。必须能够看到钢丝弹簧。参见插图 1。

6. 重新安装后部玻璃活动天窗盖板。

7. 进行功能测试。

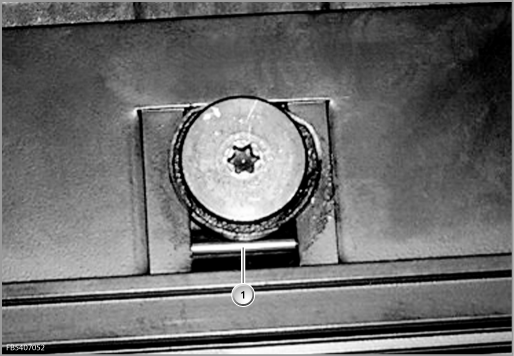

插图 1

钢丝弹簧 (1) 在正确位置。
