空气分配

空气分配通过步进马达来实现。用于调节 3 个空气分配风门的步进马达直接固定在凸轮盘后。

如果操纵空气分配旋转调节钮，操作面板 / 控制单元就会 (按照位置要求) 控制步进马达。凸轮盘通过相连的中央动力装置调节空气分配风门。180° 调节需要约 18 秒钟。

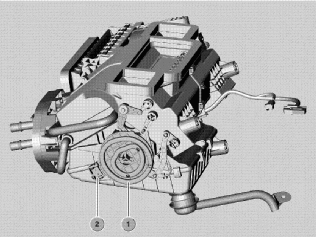

为到达凸轮盘的实际位置 1，凸轮盘上有两个不同宽度的凸轮。

微开关 2 通过这些凸轮接通。这一接通操作是步进马达或凸轮盘位置的反馈信息。
