电动车窗升降机的功能由多个控制单元实现。脚部空间模块控制前部车窗升降机。后部车窗升降机 (如果已安装的话) 由接线盒电子装置控制。

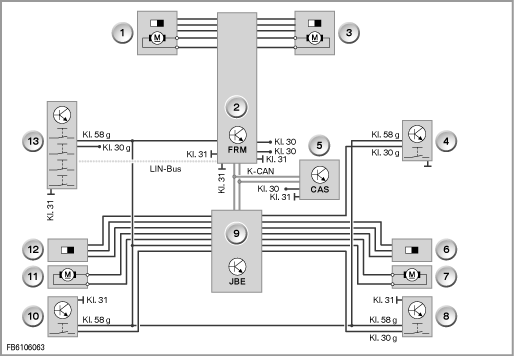

插图显示 E70
索引 |
描述 |
索引 |
描述 |
1 |
驾驶员侧前部车窗升降马达 |
2 |
脚部空间模块 (FRM) |
3 |
前乘客侧前部车窗升降马达 |
4 |
前乘客侧前部车窗升降机开关 |
5 |
便捷进入及起动系统 (CAS) |
6 |
前乘客侧后部车窗升降机霍尔传感器 |
7 |
前乘客侧后部车窗升降马达 |
8 |
前乘客侧后部车窗升降机开关 |
9 |
接线盒与接线盒电子装置 (JBE) |
10 |
驾驶员侧后部车窗升降机开关 |
11 |
驾驶员侧后部车窗升降马达 |
12 |
驾驶员侧后部车窗升降机霍尔传感器 |
13 |
驾驶员侧车门开关组 |
|
|
参与的控制单元通过车辆中的数据总线通信。这些控制单元由接线盒供电。
保留印刷错误、内容疏忽和技术更改的可能性。
