硬车顶的位置

可降低的硬车顶总共有 14 个传感器 (9 个霍尔传感器和 5 个微开关)。这些传感器可在硬车顶关闭或打开时识别不同的位置。为了确定故障位置，必须知道硬车顶可能停在哪个中间位置。由此可推断出存在的故障。

1. 硬车顶已打开并放置在行李箱中

GR_FB5406098

传感器	状态已转换	符号
车顶套件竖起霍尔传感器	否	I01203
车顶套件放置霍尔传感器	是	I01204
车顶壳部分关闭霍尔传感器	否	I01205
车顶壳部分打开霍尔传感器	是	I01206
风窗框板联锁微开关	是	I01200
风窗框板解除联锁微开关	否	I01201
车尾模块关闭霍尔传感器	是	I01207
车尾模块打开霍尔传感器	否	I01199
车尾模块几乎关闭霍尔传感器	是	I01201
右侧连接锁关闭微开关	是	I01202
右侧连接锁打开霍尔传感器	否	I01208
左侧连接锁关闭微开关	是	I01197
达到风窗框板微开关	否	S141
行李箱隔板霍尔传感器	是	S6229

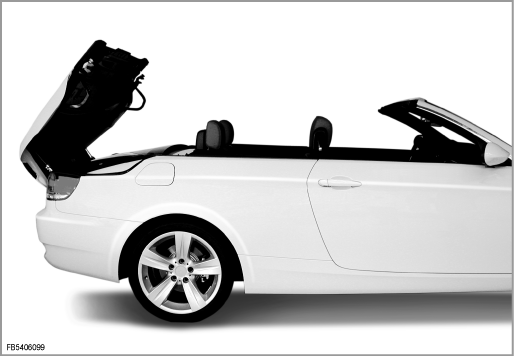

2. 车尾模块已打开

GR_FB5406099

传感器	状态已转换	符号
车顶套件竖起霍尔传感器	否	I01203
车顶套件放置霍尔传感器	是	I01204
车顶壳部分关闭霍尔传感器	否	I01205
车顶壳部分打开霍尔传感器	是	I01206
风窗框板联锁微开关	否	I01200
风窗框板解除联锁微开关	是	I01201
车尾模块关闭霍尔传感器	否	I01207
车尾模块打开霍尔传感器	是	I01199
车尾模块几乎关闭霍尔传感器	否	I01201
右侧连接锁关闭微开关	否	I01202
右侧连接锁打开霍尔传感器	是	I01208
左侧连接锁关闭微开关	否	I01197
达到风窗框板微开关	否	S141
行李箱隔板霍尔传感器	是	S6229

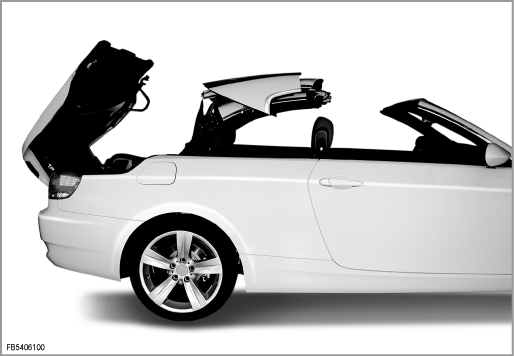

3. 车顶壳已伸出到套件中并且车尾模块已打开

GR_FB5406100

传感器	状态已转换	符号
车顶套件竖起霍尔传感器	是	I01203
车顶套件放置霍尔传感器	否	I01204
车顶壳部分关闭霍尔传感器	否	I01205
车顶壳部分打开霍尔传感器	是	I01206
风窗框板联锁微开关	否	I01200
风窗框板解除联锁微开关	是	I01201
车尾模块关闭霍尔传感器	否	I01207
车尾模块打开霍尔传感器	是	I01199
车尾模块几乎关闭霍尔传感器	否	I01201
右侧连接锁关闭微开关	否	I01202
右侧连接锁打开霍尔传感器	是	I01208
左侧连接锁关闭微开关	否	I01197
达到风窗框板微开关	否	S141
行李箱隔板霍尔传感器	是	S6229

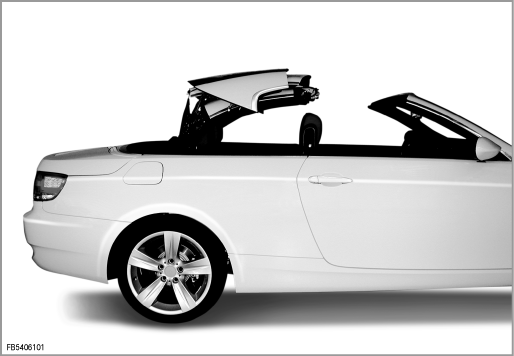

4. 车顶壳已伸出到套件中并且车尾模块已关闭

GR_FB5406101

传感器	状态已转换	符号
车顶套件竖起霍尔传感器	是	I01203
车顶套件放置霍尔传感器	否	I01204
车顶壳部分关闭霍尔传感器	否	I01205
车顶壳部分打开霍尔传感器	是	I01206
风窗框板联锁微开关	否	I01200
风窗框板解除联锁微开关	是	I01201
车尾模块关闭霍尔传感器	是	I01207
车尾模块打开霍尔传感器	否	I01199
车尾模块几乎关闭霍尔传感器	是	I01201
右侧连接锁关闭微开关	否	I01202
右侧连接锁打开霍尔传感器	是	I01208
左侧连接锁关闭微开关	否	I01197
达到风窗框板微开关	否	S141
行李箱隔板霍尔传感器	是	S6229

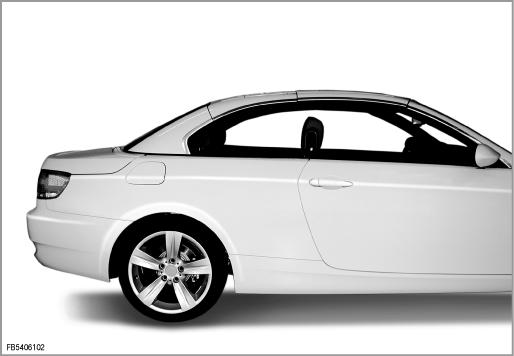

5. 硬车顶已关闭

GR_FB5406102

传感器	状态已转换	符号
车顶套件竖起霍尔传感器	是	I01203
车顶套件放置霍尔传感器	否	I01204
车顶壳部分关闭霍尔传感器	是	I01205
车顶壳部分打开霍尔传感器	否	I01206
风窗框板联锁微开关	是	I01200
风窗框板解除联锁微开关	否	I01201
车尾模块关闭霍尔传感器	是	I01207
车尾模块打开霍尔传感器	否	I01199
车尾模块几乎关闭霍尔传感器	是	I01201
右侧连接锁关闭微开关	是	I01202
右侧连接锁打开霍尔传感器	否	I01208
左侧连接锁关闭微开关	是	I01197
达到风窗框板微开关	是	S141
行李箱隔板霍尔传感器	是	S6229
