调整中部连接锁止件的导向缸

调整中部连接锁止件的导向缸的维修提示

本说明适用于生产日期自 2007 年第 4 日历周起的车辆

1. 拆下前部车顶壳车顶衬里

2. 略微松开导向缸上的螺栓 2 和 3。参见插图 1。打开车顶，直至能够手动移动导向缸为止。
   提示：
   螺栓 4 绝对不能松开，以免改变纵向位置！

3. 将车顶完全关闭，并将导向缸朝支座略微倾斜 0.5mm 左右。
   提示：
   通过倾斜应能排除啪嗒作响。

4. 拧紧螺栓 2。

5. 将车顶移动到中间位置并拧紧螺栓 3。

6. 安装前部车顶壳车顶衬里。

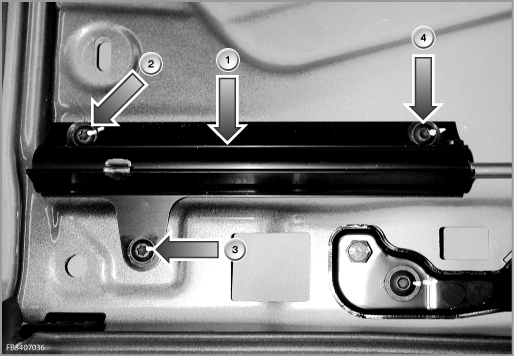

插图 1

(1) 导向缸

螺栓 (4) 绝对不能松开！
