拉伸管球轴承

拉伸管球轴承的维修提示

原因

拉伸管的球轴承 (1) 断裂。

(1) 损坏的球轴承

维修说明

1. 将卷帘从车辆中拆下

2. 向上旋转握柄

3. 钻掉铆钉 (如果存在)

4. 松开握柄的螺栓并拆下握柄

5. 拉出拉伸管

6. 插入新拉伸管

7. 装入新握柄并用两个螺栓固定

8. 将卷帘安装到车辆中

9. 进行功能测试


提示

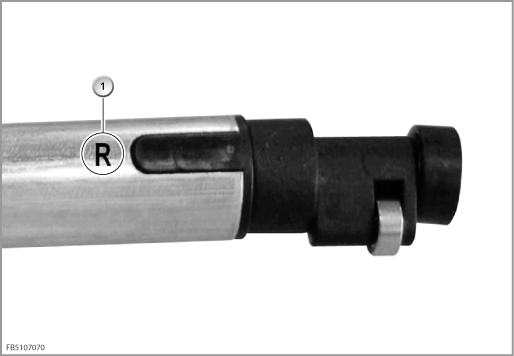

• 拉伸管上的标记 (1) 必须按行驶方向朝右！


• 不要在新拉伸管上钻孔和进行铆接！


(1) 标记
