中部车顶壳与后部车顶壳之间的锁止件的维修提示

中部车顶壳与后部车顶壳之间的锁止件

调整中部车顶壳与后部车顶壳之间的锁止销的定位件。

锁止销定位件

重要提示！

在松开和拧紧螺栓时必须注意，定位件不能扭转。

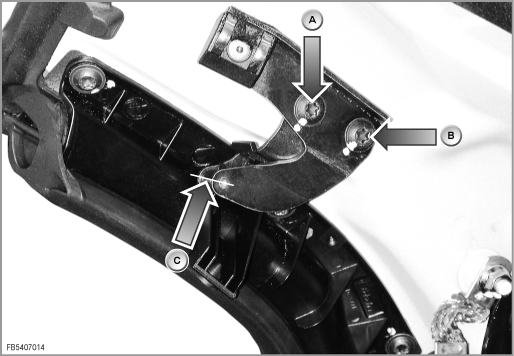

1. 小心地松开定位件的螺栓 (A)。

2. 调整定位件。
   滚子 (C) 的轴允许最多向上调整 1 mm。

3. 螺栓 (B) 在调整时构成定位件的旋转点。不要松开此螺栓！

4. 小心地拧紧螺栓 (A)。

5. 检查关闭性能和中部车顶壳相对于后部车顶壳的凸起，如有必要，重复调整。
