调整中间锁止件

调整中间锁止件的维修提示

生产日期至 2007 年第 31 日历周的车辆

1. 拆下前部车顶壳车顶衬里

2. 松开两个螺栓 (2) 和 (3)。参见插图 1。
   提示：
   不要松开螺栓 (1)。

3. 旋转锁止件，直至调整值达到 12-14 mm 为止。参见插图 2。

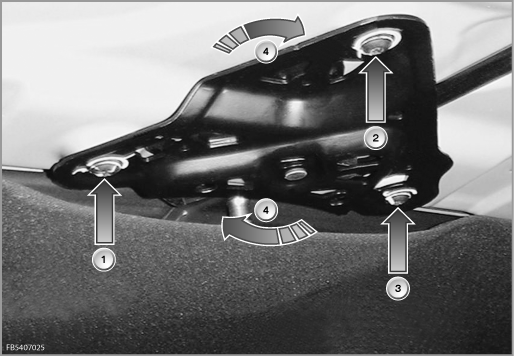

插图 1

不允许打开后部右侧螺栓 (1)。

松开两个前部螺栓 (2) 和 (3)。将中间锁止件顺时针向前移动，直至调整值如图 2 所示达到 12-14 mm 为止。

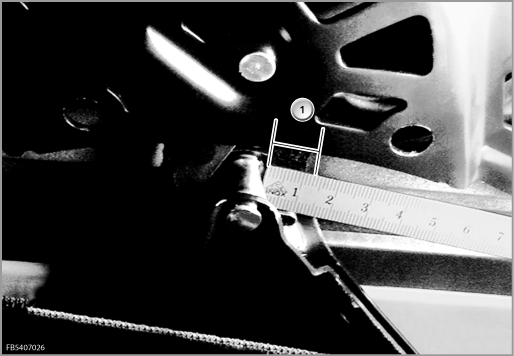

插图 2

将卷尺在外部紧贴在滚子上的最厚处，并至挂钩末端调整一个 12-14 mm 的值。
