对准存放架联锁装置

对准存放架联锁装置的维修提示

对准存放架联锁装置

重要提示：

始终对准两个存放架联锁装置。

1. 尽量打开车顶，直至能够接触存放架联锁装置为止。参见插图 1。

2. 将固定螺栓松开至存放架联锁装置能够略微移动为止。

3. 继续打开过程，直至车顶套件在行李箱内放置好并且存放架联锁装置能够对准为止。

4. 在这个位置上固定存放架联锁装置。

5. 关闭车顶，直至能够接触存放架联锁装置的所有螺栓为止。

6. 拧紧存放架联锁装置的螺栓。
   提示：
   存放架联锁装置在拧紧螺栓时不允许扭转。

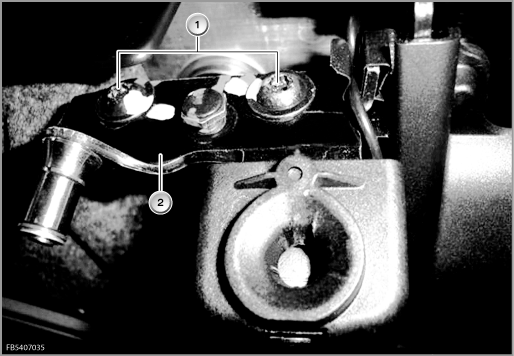

插图 1

1) 固定螺栓

2) 存放架联锁装置
