对准存放架支座

对准存放架支座的维修提示

检查硬车顶是否对中缩回存放架支座中。

至 2007 年第 14 日历周生产的车辆

1. 打开硬车顶，直至能够接触存放架支座为止。

2. 将橡皮泥塞到存放架支座的定位件中。参见插图 1。

3. 打开硬车顶，直到车顶套件已完全放置为止。

4. 关闭硬车顶，直至重新能够接触存放架支座为止。

5. 根据橡皮泥中的压痕确定硬车顶的位置。

6. 根据压痕调整存放架支座的宽度，确保硬车顶能够对中缩回。
   提示：
   只可通过下部螺栓调整存放架支座，不允许松开上部螺栓。


自 2007 年第 14 日历周起生产的车辆

在这些车辆上在存放架支座上的定位件中安装了一个固定螺栓。不需要再调整存放架支座本身。

1. 关闭硬车顶，然后松开存放架支座上的定位件的固定螺栓。参见插图 2。

2. 打开硬车顶，直到车顶套件已完全放置为止。

3. 关闭硬车顶，直至重新能够接触存放架支座为止。

4. 用 4.5 NM 的拧紧力矩拧紧存放架支座上的定位件的固定螺栓。


如果问题仍旧存在，注意行李箱的正确加载量。

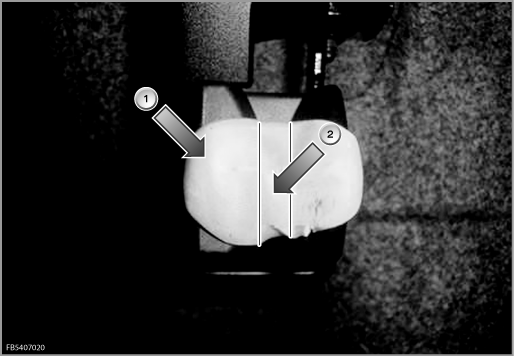

插图 1

(1) 橡皮泥

硬车顶必须对中 (2) 缩回存放架支座中。

插图 2

(1) 存放架支座上的定位件
