液压缸销锁紧件

液压缸上的销锁紧件自动松开的维修提示

检查液压缸上的销锁紧件。

  1. 打开硬车顶,直至能够接触液压缸为止。参见插图 1。
  2. 检查销锁紧件是否存在和位置是否正确。参见插图 2 和插图 3。

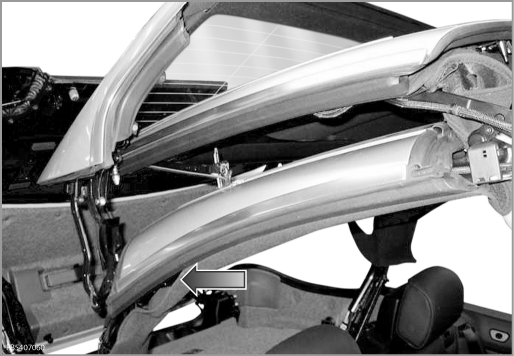

插图 1

GR_FB5407060

液压缸的安装位置。

插图 2

GR_FB5407062

标准状态:销锁紧件 (1) 必须已安装。

插图 3

GR_FB5407061

错误状态:销锁紧件缺少并且销滑落。
