Sensortest Navigationssystem

Die Anzeige erfolgt im LC-Display Bordmonitor.

Man gelangt in den Sensortest wie folgt:

Anwahl - Hauptmenü
Anwahl - Einstellungen
In der Maske Einstellungen die Taste MENU länger als 8 sec. drücken
Sensortest auswählen

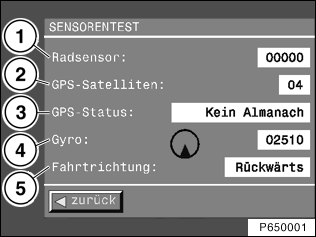

Danach erscheint folgendes Bild am Display

1 Raddrehzahlsensor, Anzahl Impulse des Drehzahlsensors pro Minute linkes und rechtes Rad.
(Beim E46 wird nur das Signal des linken Hinterrades verwendet, beim E53 des linken Vorderrades).
2 Anzahl der vom GPS im Moment empfangenen Satelliten
3 GPS-Status
4 Richtungspfeil; vom Gyro-Sensor gelieferte Spannung in mV.
5 Fahrtrichtung Vorwärts/Rückwärts

Funktionstest

Sensortest anwählen
Mit dem Fahrzeug im Freien zügig einige Kreise mit kleinem Durchmesser fahren.
Anzeigen des Sensortests beobachten!

Anzeige	Sollwert	Wenn nicht in Ordnung: Folgende Prüfung durchführen
1	Während der Fahrt (ab ca. 5km/h): >0	Raddrehzahlsensor
2	Bei freier Sicht nach oben: >3	GPS
3	Bei freier Sicht nach oben:Position bekannt, sucht Satelliten, Satellitenkontakt.	GPS
4	Richtungspfeil bewegt sich beim Abbiegevorgang deutlich aus der Nulllage. Im Stand und bei Geradeausfahrt: 2500 mV+/-400 mV;während des Abbiegevorgangs: außerhalb des oben genannten Bereichs.	Wenn Wert nicht in Ordnung : Navigationsrechner erneuern.
5	Bei eingelegtem Rückwärtsgang <Rückwärts>	Rückwärtsgang

Bedeutung GPS - Status

GPS - Status	Bedeutung
GPS Störung	GPS ohne Funktion
Empfangsstörung	GPS-Empfänger/Antenne
Kein Almanach	Es sind noch keine Daten von Satelliten gespeichert
Sucht Satelliten	GPS sucht Satelliten
Satellitenkontakt	Mindestens 1 Satellit gefunden
Position bekannt	Längen- und Breitengrad bestimmt (Funktion Navigation möglich).

Bedeutung Almanach: Nach Anlegen der Versorgungsspannung Kl. 30, Kl. R und Satellitenkontakt werden im GPS-Empfänger Daten von Satelliten gesammelt und gespeichert. Fehlen diese Daten z. B. durch Abklemmen der Batterie oder des GPS-Empfängers, muss das Fahrzeug mit freier Sicht nach oben und eingeschalteter Kl. R ins Freie gestellt werden (ca. 15 Minuten).
