Das ABS/ASC bzw. ABS/DSC-Steuergerät bereitet die von den hinteren Drehzahlfühlern erfaßten Radsignale auf und stellt diese für andere Teilnehmer (z.B. DME, Instrumentenkombi) zur Verfügung.

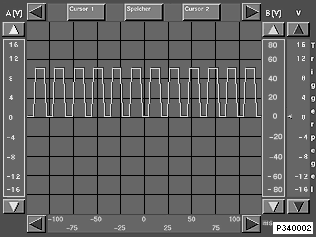

Als Sollkurve muß auf dem Oszilloskop ein Rechtecksignal mit 50% Tastverhältnis erscheinen. Der Spannungspegel ist abhängig von der Batteriespannung ca. 10 Volt. Die Periodendauer ist abhängig von der Geschwindigkeit, mit der das Rad gedreht wird. Der dargestellte Signalverlauf gilt für eine Radgeschwindigkeit von ca. einer Umdrehung pro Sekunde.
