Analoge Ansteuerung Zuheizgerät
Die analoge Ansteuerung wird über eine geschaltete Masse an Stecker X764 Pin 3 am Zuheizgerät realisiert.
Die Anforderung ZUHEIZEN EIN wird vom Heiz-/Klimasteuergerät mit einem Einschaltsignal auf der Weckleitung am Zuheizgerät realisiert. Nun schaltet das Zuheizgerät ein und gibt eine Rückmeldesignal auf die Rückmeldeleitung zum Heiz-/Klimasteuergerät . Wird die Rückmeldung innerhalb der nächsten Sekunden nicht vom Heiz-/Klimasteuergerät erkannt, wird der Einschaltvorgang abgebrochen.

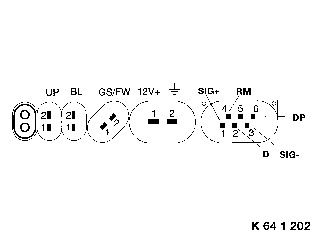

Steckerbelegung Zuheizgerät
