Systemschaltplan

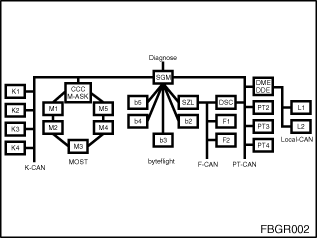

Das folgende Blockschaltbild gibt einen Überblick über die im Fahrzeug eingesetzten Steuergeräte und Bus-Systeme.

• CCC (Car Communication Computer) oder M-ASK (Multi-Audiosystem-Kontroller)

  • Gateway K-CAN <> MOST

• SGM (Sicherheits- und Gateway-Modul)

  • Gateway K-CAN <> PT-CAN <> byteflight

• SZL (Schaltzentrum Lenksäule)

  • Steuergerät mit Anschluss an byteflight und F-CAN

• DSC (Dynamische Stabilitäts-Control)

  • Steuergerät mit Anschluss an F-CAN und PT-CAN

• DME (Digitale Motor Elektronik) oder DDE (Digitale Diesel Elektronik)

  • Steuergerät mit Anschluss an PT-CAN und Local-CAN

• K1 ... Kn: Steuergeräte am K-CAN

• M1 ... Mn: Steuergeräte am MOST

• b1 ... bn: Steuergeräte am byteflight

• F1 ... Fn: Steuergeräte am F-CAN

• PT1 ... PTn: Steuergeräte am PT-CAN

• L1 ... Ln: Steuergeräte am Local-CAN
