Der Handschuhkasten im E70ist mit einer zweigeteilten Klappe ausgeführt. Der Handschuhkasten wird per Tastendruck elektrisch geöffnet. Der Handschuhkasten ist mit der Zentralverriegelung des Fahrzeugs gekoppelt.
Für den Handschuhkasten sind folgende Bauteile beschrieben:
Der Taster zum Öffnen des Handschuhkastens befindet sich in der Armaturentafel nahe den Lüftungsgittern. Beim Drücken schaltet der Taster ein Massesignal an den Eingang der Junction-Box-Elektronik (JBE).
Die Handschuhkastenklappen werden elektrisch entriegelt. Nach dem Entriegeln werden die Handschuhkastenklappen durch Federkraft automatisch geöffnet. Die Handschuhkastenklappen sind durch eine Mechanik miteinander verbunden.
Die JBE stellt die elektrische Versorgung für die Entriegelung vom Handschuhkasten zur Verfügung. Das Massesignal vom Taster zum Öffnen des Handschuhkastens wird von der JBE empfangen. Die JBE gibt ein pulsweitenmoduliertes Signal in Höhe der Bordnetzspannung an die Entriegelung vom Handschuhkasten aus. Die Entriegelung wird für ca. 100 ms angesteuert. Die JBE befindet sich unterhalb vom Handschuhkasten.

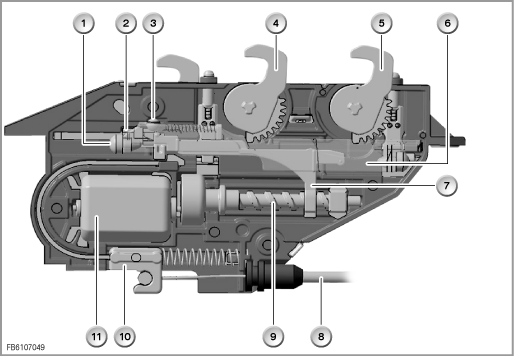

Aufbau der Entriegelung beim E70
Index |
Erklärung |
Index |
Erklärung |
|---|---|---|---|
1 |
Geräuschdämpfung |
2 |
Infrarotsensoren |
3 |
Mechanische Sperre (Kugel) |
4 |
Verriegelungshaken obere Handschuhkastenklappe |
5 |
Verriegelungshaken untere Handschuhkastenklappe |
6 |
Oberer Schieber |
7 |
Unterer Schieber |
8 |
Bowdenzug manuelle Entriegelung |
9 |
Antriebswelle |
10 |
Manuelle Entriegelung |
11 |
Entriegelungsantrieb |
|
|

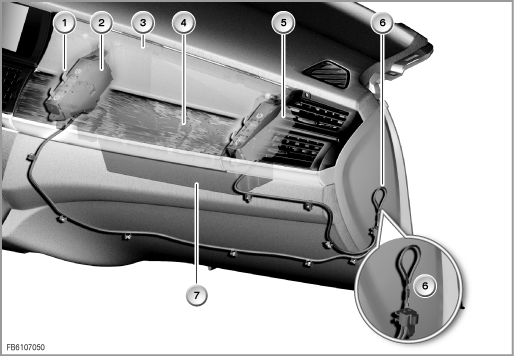

Bowdenzug für die manuelle Entriegelung beim E70
Index |
Erklärung |
Index |
Erklärung |
|---|---|---|---|
1 |
Verriegelungshaken |
2 |
Entriegelungsantrieb |
3 |
Obere Handschuhkastenklappe |
4 |
Untere Handschuhkastenklappe |
5 |
Entriegelung Beifahrerseite |
6 |
Schlaufe für manuelle Entriegelung |
7 |
Hanschuhkastengehäuse |
|
|

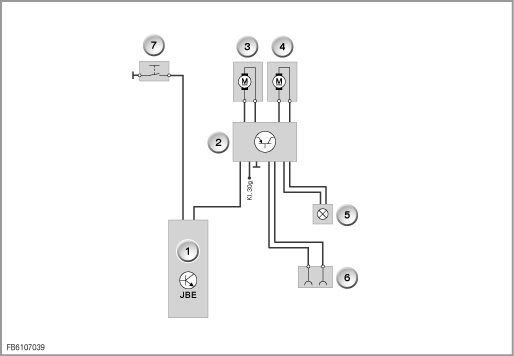

Blockschaltplan E70
Index |
Erklärung |
Index |
Erklärung |
|---|---|---|---|
1 |
Junction-Box-Elektronik (JBE) |
2 |
Steuerelektronik |
3 |
Entriegelung Handschuhkasten innenseitig |
4 |
Entriegelung Handschuhkasten außenseitig |
5 |
Beleuchtung Handschuhkasten |
6 |
Ladestation für Taschenlampe im Handschuhkasten |
7 |
Taster Entriegelung Handschuhkasten |
|
|
Für den Handschuhkasten sind folgende Systemfunktionen beschrieben:
Durch Drücken des Tasters für den Handschuhkasten wird der Handschuhkasten elektrisch entriegelt. Nach dem Entriegeln werden die Handschuhkastenklappen durch Federkraft automatisch geöffnet. Die Handschuhkastenklappen sind durch eine Mechanik miteinander verbunden.
Der Handschuhkasten wird durch Drücken einer der Handschuhkastenklappen geschlossen. Dabei reicht es aus, wenn nur eine Handschuhkastenklappe zugedrückt wird. Die Handschuhkastenklappen rasten in der Endposition hörbar ein. Die Endposition der Handschuhkastenklappen wird mit Infrarotsensoren indirekt erfasst.
Der Handschuhkasten ist mit der Zentralverriegelung gekoppelt. Beim Verriegeln des Fahrzeugs wird der Handschuhkasten mitverriegelt. Beim Entriegeln des Fahrzeugs wird auch der Handschuhkasten mitentriegelt. Ein Verriegeln und Entriegeln des Handschuhkastens ist auch über die Center-Lock-Taste möglich.
Der Handschuhkasten kann bei elektrischen Störungen manuell geöffnet werden. Dazu muss die seitliche Abdeckung, an der Armaturentafel rechts, geöffnet werden. Durch Ziehen der freigelegten Schlaufe nach oben wird der Handschuhkasten entriegelt und geöffnet.
Folgende Hinweise für den Service vom Handschuhkasten liegen vor:
Hinweise zur Diagnose
Für die Entriegelung vom Handschuhkasten gibt
es keine Diagnose über das Diagnosesystem. Bei einem Defekt
der Entriegelung kann diese nur komplett getauscht werden.
Die
Diagnose des Tasters für die Entriegelung kann mit einem
Multimeter gemäß Schaltplan erfolgen.
