Fußraummodul

Fußraummodul

Das Fußraummodul ist im E70ein elektrischer Knotenpunkt. Das Fußraummodul verarbeitet die Signale der Türen und steuert die Beleuchtung. Das Fußraummodul ist zudem die Schnittstelle zur Instrumentenkombination.

Bauteil-Kurzbeschreibung

Das Fußraummodul befindet sich im Fußraum auf der Fahrerseite. Das Fußraummodul steuert zusammen mit der Junction-Box-Elektronik die Fensterantriebe.

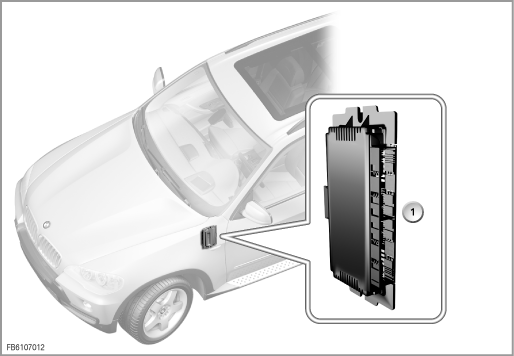

Grafik zeigt Einbauort im E70

Blockschaltbild E70

Systemfunktionen

Das Fußraummodul erfasst die Signale der Türen und steuert die Beleuchtung. Das Fußraummodul ist die Schnittstelle zur Instrumentenkombination. Vom Fußraummodul werden je nach Ausstattung folgende Signale erfasst:

• Höhenstandssensor

• Rückfahrlichtschalter

• Bremslichtschalter

• Warnblinkschalter

• Lichtschalter

• Schalterblock Fahrertür

• Türkontakte

• Türschloss Fahrertür


Vom Fußraummodul werden folgende Funktionen gesteuert:

• Kommunikation zwischen LIN-Bus und Karosserie-CAN

• Speicherung des Fahrzeugauftrags

• Außenspiegel

• Außenbeleuchtung

• Innenbeleuchtung

• Zentralverriegelung

• Fensterheber vorn


Kommunikation

Das Fußraummodul ermöglicht die Kommunikation zwischen LIN-Bus und Karosserie-CAN.

Speicherung des Fahrzeugauftrags

Im Fußraummodul wird der Fahrzeugauftrag gespeichert. Über den Fahrzeugauftrag wird das Fahrzeug identifiziert. Der Fahrzeugauftrag enthält neben dem Typschlüssel alle wichtigen Ausstattungsmerkmale des Fahrzeugs.

Außenspiegel

Es gibt zwei Ausstattungsvarianten des Schalterblocks Fahrertür:

• Schalterblock Fahrertüre in der Basisvariante
  Der Schalterblock sendet die Signale direkt an das Fußraummodul.

• Schalterblock Fahrertüre in der High-Variante
  Dieser Schalterblock ist an den LIN-Bus angeschlossen. Die Anforderungen zum Einstellen der Außenspiegel wird über den LIN-Bus übermittelt.


Außenbeleuchtung

Die Lichtfunktionen sind im Fußraummodul integriert. Diese Lichtfunktionen sind:

• Standlicht

• Abblendlicht

• Fernlicht

• Lichthupe

• Nebelscheinwerfer

• Nebelschlusslicht

• Fahrtrichtungsanzeige

• Warnblinken

• Bremslicht

• Rückfahrlicht

• Parklicht


Neben den Lichtfunktionen sind noch andere Funktionen für die Außenbeleuchtung im Fußraummodul integriert:

• Lichtüberwachung


• Leuchtweitenregulierung


• Notbetrieb bei Ausfall des Fußraummoduls


• Lampenersatz


• Heimleuchten


• Optischer Alarm nach Auslösung der Diebstahlwarnanlage


• Ansteuerung der Bi-Xenon-Scheinwerfer


Alle Lichtfunktionen, bis auf die Zusatzbremsleuchte, werden vom Fußraummodul mit pulsweitenmodulierten Signalen angesteuert. Diese pulsweitenmodulierten Signale ermöglichen eine gleich bleibende Helligkeit der Außenbeleuchtung.

Innenbeleuchtung

Bei Fahrzeugen ohne Funktionszentrum Dach steuert das Fußraummodul die Innenbeleuchtung im Dachbereich direkt an. Alle Ausgänge des Fußraummoduls für die Innenbeleuchtung sind pulsweitenmoduliert. Die Innenbeleuchtung umfasst in der Serienausstattung folgende Komponenten:

• Innenlicht vorn

• Gepäckraumbeleuchtung

• Handschuhkastenbeleuchtung

• Fußraumbeleuchtung


Für die Innenbeleuchtung können folgende Komponenten als Sonderausstattung eingebaut sein:

• Innenlicht hinten

• Vorfeldbeleuchtung


Zentralverriegelung

Das Fußraummodul wertet den Status der Hallsensoren der Türkontakte aus. Wenn mit dem mechanischen Schlüssel das Fahrzeug verriegelt oder entriegelt wird, dann erkennt das Fußraummodul diese Anforderung. Das Fußraummodul sendet eine Botschaft auf den Karosserie-CAN an den Komfortzugang.

Fensterheber

Das Fußraummodul und die Junction-Box-Elektronik steuern die Fensterheberantriebe. Im Fußraummodul sind die Relais für die vorderen Fensterhebermotoren eingebaut.

Hinweise für den Service

Folgende Hinweise liegen für den Service vom Fußraummodul vor:

Hinweise zur Kodierung/Programmierung

Fast alle Funktionen vom Car- und Key-Memory werden im Fahrzeug selbst eingestellt.
