Befestigung Schwebehimmel hinten

Reparaturhinweis zur befestigung des Schwebehimmels hinten

Schwebehimmel auf korrekte befestigung prüfen.

1. Hinteren Glas-Schiebehebedach-Deckel ausbauen.

2. Schwebehimmel in die vorderste Position bringen.

3. Die 4 Befestigungsschrauben des Schwebehimmels lösen.
   Der Schwebehimmel muss frei beweglich sein.
   Hinweis:
   die Drahtfedern auf der linken Seite, dürfen nicht eingeklemmt werden oder unter den Bundbolzen springen!

4. Schwebehimmel in die hintere Position fahren und dann wieder nach vorn, bis c.a. 2 cm vor die vorderste Position.

5. Die 4 Befestigungsschrauben des Schwebehimmels wieder festziehen.
   Hinweis:
   Die Kontrollschiene links muss in seitlicher Richtung beweglich sein und korrekt einrasten. Die Drahtfedern müssen sichbar sein. Siehe Bild 1.

6. Hinteren Glas-Schiebehebedach-Deckel wieder einbauen.

7. Funktionstest durchführen.

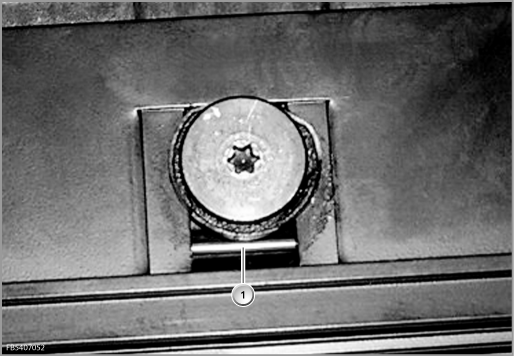

Bild 1

Drahtfeder (1) in korrekter Position.
