Vergleichsbilder EWS Oszilloskopmessung

Wichtig!

Während der Messung muß die DME/DDE angesteckt sein. Das CAS-Steuergerät muß nicht freigeschaltet werden. Es sendet ab Klemme 15 immer das EWS-Signal.

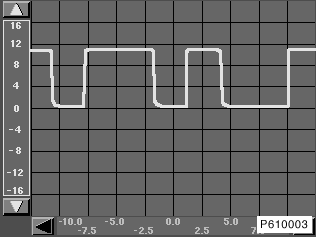

P610003G

Bild 1: Signal i. O.

Es ist zu beachten, daß sich die Aussage ”i. O.” nur auf die Datenleitung und die Signalform bezieht. Es kann nicht beurteilt werden, ob der übertragene Code richtig ist.

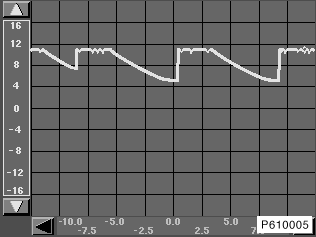

P610005G

Bild 2: Signal NICHT i. O.

Obenstehendes Signal deutet auf einen Fehler auf Seite der DME/DDE hin.

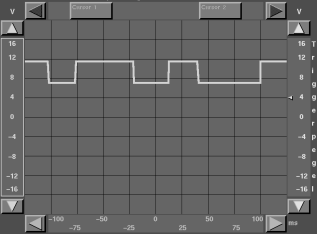

GR_EWS

Bild 3: Signal nicht i. O.

Obenstehendes Signal deutet auf einen Leitungsfehler oder einen Fehler im CAS hin.

P610004G

Bild 4: Signal nicht i. O.

Obenstehendes Signal deutet darauf hin, dass ein Kurzschluß nach Plus vorliegt.

P610006G

Bild 5: Signal nicht i. O.

Obenstehendes Signal deutet auf einen Kurzschluß nach Masse oder eine Leitungsunterbrechung hin.
