Während der Messung muß das DSC angesteckt sein.

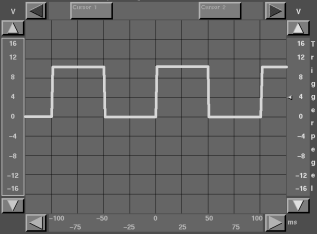

Bild 1: Signal i. O.
Das Geschwindigkeitssignal von dem DSC-Steuergerät muss ein Rechtecksignal mit Amplitude Ubat sein.

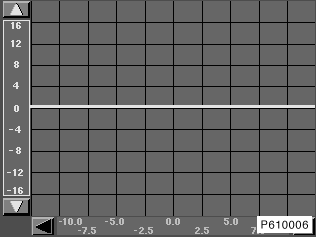

Bild 2: Signal n. i. O.
Obenstehendes Bild deutet auf einen Kurzschluß nach Masse hin.

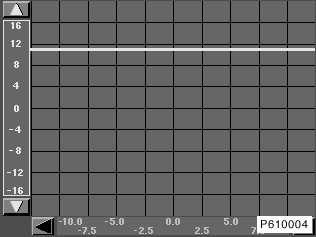

Bild 3: Signal n. i. O.
Obenstehendes Bild deutet auf eine Leitungsunterbrechung bzw. auf ein Problem des DSC hin.
