Prüfung Injektor-Rücklaufmengen DDE6.0

Für die Prüfung nötiges Zubehör:

• Winkelanschluss für Injektor-Rücklauf (1) mit aufgestecktem Schlauchstück

• geeigneter Messbecher für Dieselkraftstoff


Vorgehensweise:

• Rücklaufleitung am zu prüfenden Injektor abziehen

• abgezogene Rücklaufleitung verschließen (2)

• Winkelanschluss mit Schlauchstück (1) an den Injektor-Rücklauf anstecken, Schlauch in den Messbecher führen

• Motor im Leerlauf laufen lassen, Rücklaufmenge messen

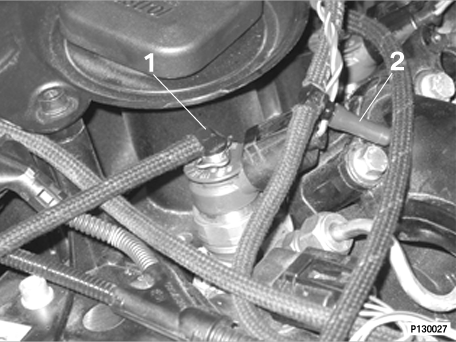

1. Anschluss am Rücklauf des Injektors

2. Verschluss der abgezogenen Rücklaufleitung
   Die Prüfung der Injektor-Rücklaufmengen ist nur bei Injektoren der konventionellen Magnetventiltechnik implementiert. Für Piezo-Injektoren ist diese Prüfung nicht vorhanden.
