Stellungen des Hardtops

Für das versenkbare Hardtop sind insgesamt 14 Sensoren vorhanden (9 Hallsensoren und 5 Mikroschalter). Diese Sensoren erkennen die unterschiedlichen Stellungen beim Schließen bzw. Öffnen des Hardtops. Für die Fehlereingrenzung muss bekannt sein, in welcher Zwischenstellung das Hardtop eventuell stehen bleibt. Daraus kann ein Rückschluss auf den vorliegenden Fehler abgeleitet werden.

1. Hardtop geöffnet und im Gepäckraum abgelegt

Sensor	Zustand geschaltet	Grobzeichen
Hallsensor Dachpaket aufgestellt	nein	I01203
Hallsensor Dachpaket abgelegt	ja	I01204
Hallsensor Dachschalen teilgeschlossen	nein	I01205
Hallsensor Dachschalen teilgeöffnet	ja	I01206
Mikroschalter Windlauf verriegelt	ja	I01200
Mikroschalter Windlauf entriegelt	nein	I01201
Hallsensor Heckmodul geschlossen	ja	I01207
Hallsensor Heckmodul geöffnet	nein	I01199
Hallsensor Heckmodul fast geschlossen	ja	I01201
Mikroschalter Koppelverschluss rechts geschlossen	ja	I01202
Hallsensor Koppelverschluss rechts geöffnet	nein	I01208
Mikroschalter Koppelverschluss links geschlossen	ja	I01197
Mikroschalter Windlauf erreicht	nein	S141
Hallsensor für Gepäckraumabtrennung	ja	S6229

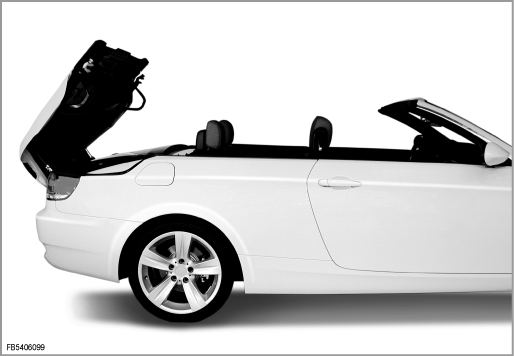

2. Heckmodul geöffnet

Sensor	Zustand geschaltet	Grobzeichen
Hallsensor Dachpaket aufgestellt	nein	I01203
Hallsensor Dachpaket abgelegt	ja	I01204
Hallsensor Dachschalen teilgeschlossen	nein	I01205
Hallsensor Dachschalen teilgeöffnet	ja	I01206
Mikroschalter Windlauf verriegelt	nein	I01200
Mikroschalter Windlauf entriegelt	ja	I01201
Hallsensor Heckmodul geschlossen	nein	I01207
Hallsensor Heckmodul geöffnet	ja	I01199
Hallsensor Heckmodul fast geschlossen	nein	I01201
Mikroschalter Koppelverschluss rechts geschlossen	nein	I01202
Hallsensor Koppelverschluss rechts geöffnet	ja	I01208
Mikroschalter Koppelverschluss links geschlossen	nein	I01197
Mikroschalter Windlauf erreicht	nein	S141
Hallsensor für Gepäckraumabtrennung	ja	S6229

3. Dachschalen im Paket ausgefahren und Heckmodul geöffnet

Sensor	Zustand geschaltet	Grobzeichen
Hallsensor Dachpaket aufgestellt	ja	I01203
Hallsensor Dachpaket abgelegt	nein	I01204
Hallsensor Dachschalen teilgeschlossen	nein	I01205
Hallsensor Dachschalen teilgeöffnet	ja	I01206
Mikroschalter Windlauf verriegelt	nein	I01200
Mikroschalter Windlauf entriegelt	ja	I01201
Hallsensor Heckmodul geschlossen	nein	I01207
Hallsensor Heckmodul geöffnet	ja	I01199
Hallsensor Heckmodul fast geschlossen	nein	I01201
Mikroschalter Koppelverschluss rechts geschlossen	nein	I01202
Hallsensor Koppelverschluss rechts geöffnet	ja	I01208
Mikroschalter Koppelverschluss links geschlossen	nein	I01197
Mikroschalter Windlauf erreicht	nein	S141
Hallsensor für Gepäckraumabtrennung	ja	S6229

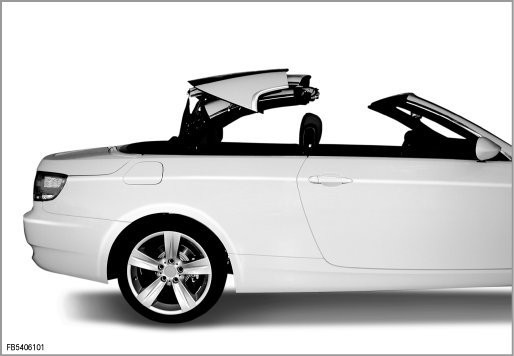

4. Dachschalen im Paket ausgefahren und Heckmodul geschlossen

Sensor	Zustand geschaltet	Grobzeichen
Hallsensor Dachpaket aufgestellt	ja	I01203
Hallsensor Dachpaket abgelegt	nein	I01204
Hallsensor Dachschalen teilgeschlossen	nein	I01205
Hallsensor Dachschalen teilgeöffnet	ja	I01206
Mikroschalter Windlauf verriegelt	nein	I01200
Mikroschalter Windlauf entriegelt	ja	I01201
Hallsensor Heckmodul geschlossen	ja	I01207
Hallsensor Heckmodul geöffnet	nein	I01199
Hallsensor Heckmodul fast geschlossen	ja	I01201
Mikroschalter Koppelverschluss rechts geschlossen	nein	I01202
Hallsensor Koppelverschluss rechts geöffnet	ja	I01208
Mikroschalter Koppelverschluss links geschlossen	nein	I01197
Mikroschalter Windlauf erreicht	nein	S141
Hallsensor für Gepäckraumabtrennung	ja	S6229

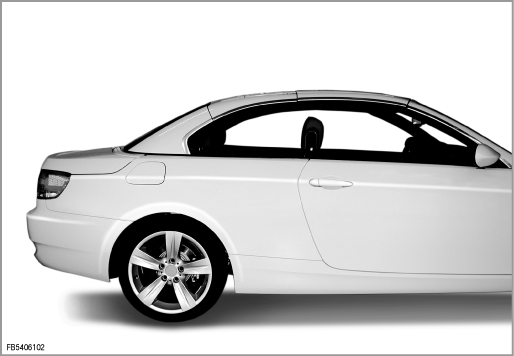

5. Hardtop geschlossen

Sensor	Zustand geschaltet	Grobzeichen
Hallsensor Dachpaket aufgestellt	ja	I01203
Hallsensor Dachpaket abgelegt	nein	I01204
Hallsensor Dachschalen teilgeschlossen	ja	I01205
Hallsensor Dachschalen teilgeöffnet	nein	I01206
Mikroschalter Windlauf verriegelt	ja	I01200
Mikroschalter Windlauf entriegelt	nein	I01201
Hallsensor Heckmodul geschlossen	ja	I01207
Hallsensor Heckmodul geöffnet	nein	I01199
Hallsensor Heckmodul fast geschlossen	ja	I01201
Mikroschalter Koppelverschluss rechts geschlossen	ja	I01202
Hallsensor Koppelverschluss rechts geöffnet	nein	I01208
Mikroschalter Koppelverschluss links geschlossen	ja	I01197
Mikroschalter Windlauf erreicht	ja	S141
Hallsensor für Gepäckraumabtrennung	ja	S6229
