Toutes les images de l'oscilloscope sont des valeurs indicatives et peuvent varier suivant leur contenu !

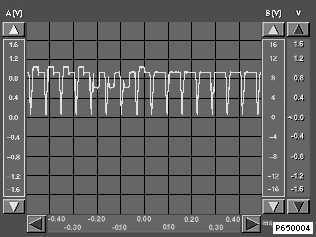

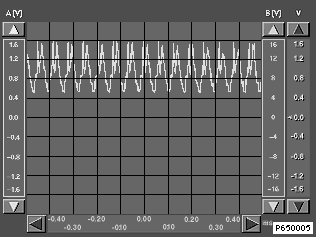

Signaux d'image R V B (rouge, vert, bleu)
Signal |
Module vidéo |
Moniteur de bord |
R |
Broche 7 |
Broche 1 |
V |
Broche 5 |
Broche 3 |
B |
Broche 6 |
Broche 5 |

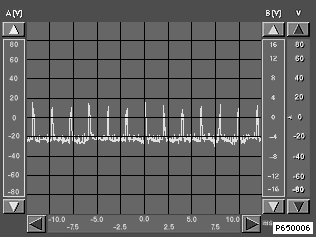

Signaux d'image en mode TV
Masse écran LCD < évaluer seulement la plage de tension ! >
Module vidéo |
Moniteur de bord |
Broche 12 |
Broche 7 |
