Contrôle du débit de retour des injecteurs DDE5.0/5.1

Accessoires nécessaires au contrôle :

• Raccord coudé pour retour d'injecteur (1) avec flexible branché

• Gobelet de mesure approprié pour le gazole


Procédure :

• Débrancher la conduite de retour de l'injecteur à contrôler

• Obturer la conduite de retour débranchée (2)

• Brancher le raccord coudé avec le flexible (1) sur le retour de l'injecteur, faire passer le flexible dans le gobelet de mesure

• Faire tourner le moteur au ralenti, mesurer le débit de retour

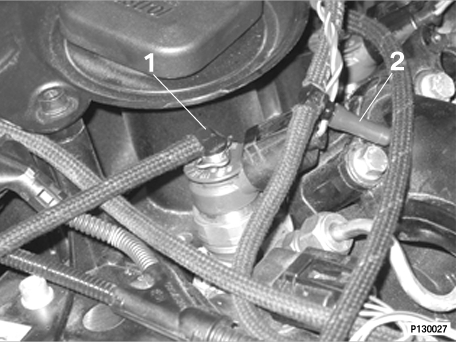

1. Raccord sur le retour de l'injecteur

2. Bouchon de la conduite de retour debranché
