Le contrôle des capteurs du système de navigation s'effectue à partir d'un menu caché sur le Control Display (CD). L'affichage de données et de signaux internes sur le Control Display permet de contrôler le système de navigation pendant un essai routier.
Ouvrir le menu caché :
Index |
Explication |
Index |
Explication |
1 |
Menu Navigation. |
2 |
Option de menu Test des capteurs. |
Sélection le menu Navigation puis Test des capteurs.

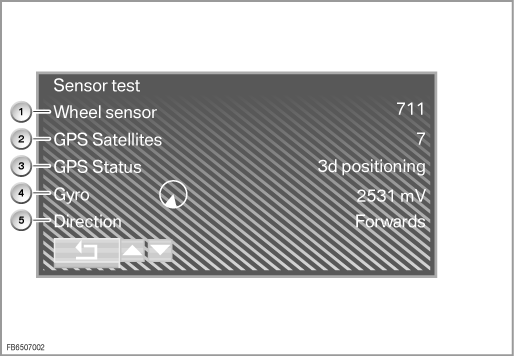

Index |
Explication |
Index |
Explication |
1 |
Signal de vitesse de roue reçu |
2 |
Réception GPS : Nombre de satellites momentanément suivis. |
3 |
Etat de la réception GPS. |
4 |
Signal du capteur de lacet : flèche de direction et tension du capteur de lacet en mV. |
5 |
Sens de marche : marche avant ou marche arrière. |
|
|
Cet affichage sur le Control Display permet de contrôler pendant une marche d'essai si le signal de vitesse de roue, le signal du capteur de lacet sont présents et si la réception GPS est correcte.

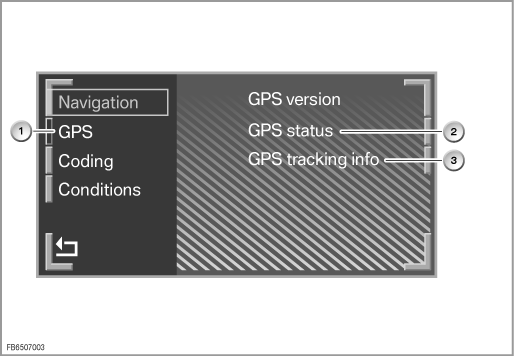

Index |
Explication |
Index |
Explication |
1 |
Option de menu GPS. |
2 |
Option de menu Etat de la réception GPS |
3 |
Option de menu Etat du signal GPS |
|
|
Sélection l'option GPS puis ”état GPS”.

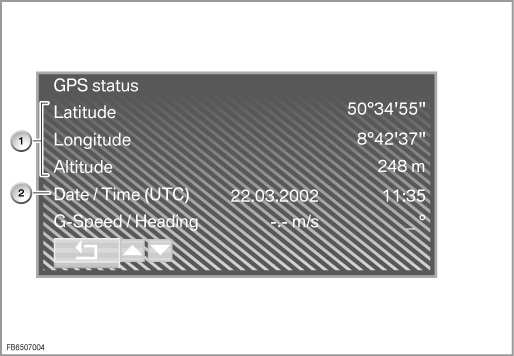

Index |
Explication |
Index |
Explication |
1 |
Position actuelle : Latitude GPS, longitude GPS et altitude GPS. |
2 |
Date et heure GPS reçues. |
Sélectionner Retour puis l'option de menu GPS et Etat du signal GPS.

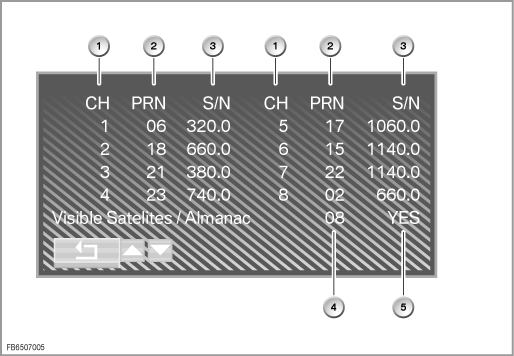

Index |
Explication |
Index |
Explication |
1 |
Numéro du satellite suivi (8 au maximum). |
2 |
Numéro d'identification du satellite GPS suivi. |
3 |
Qualité du signal GPS pour les différents satellites suivis. |
4 |
Nombre de satellites momentanément suivis. |
5 |
Données d'almanach présentes oui/non. |
|
|
Autres options de menu
Les autres options de menu permettent d'afficher les données internes du système de navigation : p. ex. version de logiciel, variante de codage, tension d'alimentation et température du boîtier électronique.
