Schéma système structure bus

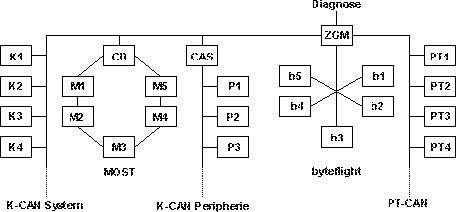

Schéma synoptique du système

Légende :

• - CD (écran de contrôle) :
  passerelle K-CAN SYSTÈME <> MOST
  - CAS (Car-Access-System)
  passerelle K-CAN SYSTÈME<> K-CAN PÉRIPHÉRIE
  - ZGM (module central passerelle)
  passerelle K-CAN SYSTÈME <> PT-CAN <> byteflight
  - K1...Kn : boîtiers électroniques sur le K-CAN SYSTÈME
  - M1...Mn : boîtiers électroniques sur le MOST
  - P1...Pn : boîtiers électroniques sur le K-CAN PÉRIPHÉRIE
  - b1...bn : boîtiers électroniques sur le byteflight
  - PT1...PTn : boîtiers électroniques sur le PT-CAN
