Mesures CEM prises sur le cabriolet RR

Mesures prises pour améliorer la compatibilité électromagnétique

Différentes mesures ont déjà été prises en première monte pour certains descriptifs de défauts connus.

Vérifier en présence de problèmes de CEM si le véhicule bénéficie bien des mesures suivantes :

  1. Tresse de masse sur le système d'échappement
    Descriptif de défaut et conséquences :
    Le système d'échappement véhicule les signaux parasites provenant du compartiment moteur vers l'arrière du véhicule. Le système d'antennes s'en trouve perturbé.
    Dans les zones où le niveau de réception est faible, la réception AM est perturbée et le tuner ”décroche” plus vite.

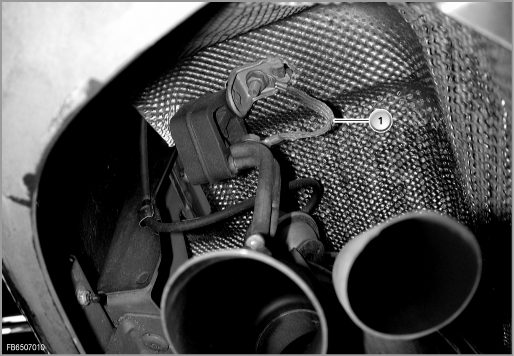

Tresse de masse sur le côté gauche du véhicule

GR_FB6507010

Index

Explication

Index

Explication

1

Tresse de masse du système d'échappement :
derrière, à gauche sur le silencieux arrière

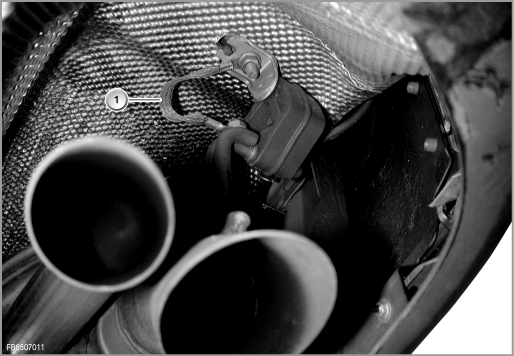

Tresse de masse sur le côté droit du véhicule

GR_FB6507011

Index

Explication

Index

Explication

1

Tresse de masse du système d'échappement :
derrière, à droite sur le silencieux arrière






Indications pour le service après-vente

Consignes de diagnostic

Le diagnostic des antennes se déroule de la façon suivante :

Pour réaliser l'autodiagnostic du système Diversity, sélectionner le module de test correspondant dans le système de diagnostic BMW. L'autodiagnostic inclut un contrôle des entrées d'antenne à l'aide d'une mesure de courant (courant continu). En cas de détection d'un défaut, le diagnostic des antennes s'interrompt au terme de l'autodiagnostic.

Si l'autodiagnostic est concluant, les antennes FM sont tour à tour activées et analysées sur la base de l'intensité du champ radioélectrique (contrôle des antennes).

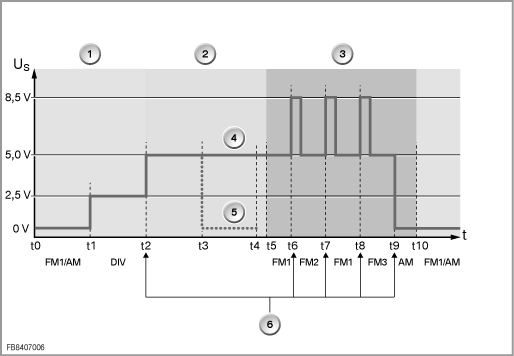

Diagramme du diagnostic d'antenne :

GR_FB8407006

Index

Explication

Index

Explication

1

Mode de réception normale

(t1 à t2 : Diversity 2,5 V)

2

Autodiagnostic

3

Contrôle des antennes

(t6 à t8 : impulsion de commande 8,5 V)

4

L'autodiagnostic est concluant

(t2 à t5 : 5 V)

5

L'autodiagnostic n'est pas concluant : un défaut est enregistré en mémoire

(t3 à t4 : 0 V)

6

Actions déclenchées par le diagnostic des antennes

(t9 : AM 0 V
