Toutes les images de l'oscilloscope sont données à titre indicatif et peuvent varier suivant leur contenu !

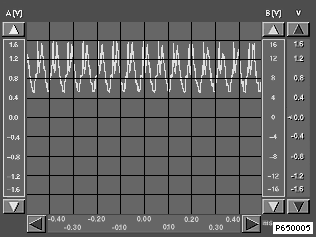

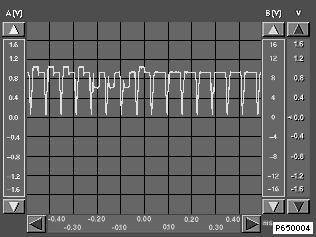

Signaux d'image R V B (rouge, vert, bleu)
Signal |
Navigation |
Control Display |
R |
Broche 3 R_1 |
Broche 1 R_1 |
V |
Broche 4 G_1 |
Broche 2 G_1 |
B |
Broche 5 B_1 |
Broche 3 B_1 |

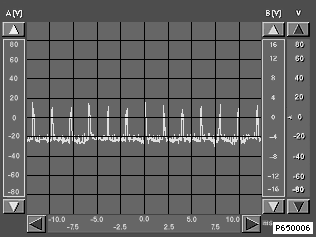

Signaux d'image en mode TV

Masse écran de contrôle < évaluer seulement la plage de tension ! >
Navigation |
Control Display |
Broche 13 |
Broche 6 |
