Test capteur système de navigation

L'indication a lieu sur l'afficheur LCD du moniteur de bord.

On accède au test des capteurs de la façon suivante :

Sélection - Menu principal
Sélection - Réglages
Dans le masque ”Réglages”, presser longuement la touche ”MENU” (pendant plus de 8 secondes)
Sélectionner ”Test du capteur”

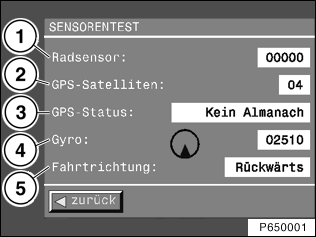

Ensuite, l'image suivante apparaît sur l'afficheur :

1 Capteur de roue, nombre d'impulsions du capteur de vitesse par minute, roue arrière gauche et droite.
(Sur E46 seul le signal de la roue arrière gauche est utilisé, sur E53 celui de la roue avant gauche).
2 Nombre de satellites actuellement captés par le GPS
3 Etat GPS
4 Flèche directionnelle ; tension délivrée par le capteur gyroscopique en mV.
5 Sens de déplacement avant / arrière

Test de fonctionnement

Sélectionner ”Test du capteur”
Avec le véhicule, effectuer en plein air quelques cercles rapides de petit diamètre
Surveiller les affichages du test de capteur

Affichage	Valeur de consigne	Si pas en ordre : Effectuer le contrôle suivant
1	pendant la marche (à partir de 5 km/h env.) : >0	Capteur de vitesse de roue
2	Avec champ de vision dégagé vers le ciel : >3	GPS
3	Si la vision vers le haut est libre : position connue, recherche satellites, contact satellite.	GPS
4	Au moment du changement de direction, l'indicateur de direction s'éloigne nettement du zéro A l'arrêt et en ligne droite : 2500 mV +/- 400 mV ; pendant le changement de direction : en dehors de la zone indiquée plus haut.	Si la valeur n'est pas o.k. : Remplacer l'ordinateur de navigation.
5	Avec marche arrière enclenchée <marche arrière>	Marche arrière

Signification état GPS

Etat du GPS	Signification
GPS en panne	GPS non opérationnel
Réception perturbée	Récepteur GPS / antenne
Pas d'almanach	Les données satellites ne sont pas encore mémorisées
Recherche satellites	Le GPS recherche les satellites
Contact satellite	Au moins 1 satellite trouvé
Position connue	Latitude et longitude déterminées (fonction navigation possible).

Signification Almanach : Après application de la tension d'alimentation borne 30, borne R et contact satellites, les données émises par les satellites sont recueillies et mémorisées dans le GPS. Si ces données sont manquantes, par exemple en raison du débranchement de la batterie ou du récepteur GPS, le véhicule doit être placé en plein air, avec un champ de vision dégagé vers le ciel et borne R sous tension (pendant env. 15 minutes).
