Positions du toit rigide rétractable

Le toit rigide rétractable comporte au total 14 capteurs (9 capteurs à effet Hall et 5 microcontacteurs). Ces capteurs saisissent certaines positions du toit rigide lors de la fermeture et de son ouverture. Pour la localisation précise du défaut, il faut savoir dans quelle position intermédiaire le toit s'est éventuellement immobilisé. Il est possible d'en déduire des indications sur la nature du défaut présent.

1. Toit rigide rétractable ouvert et rangé dans le coffre à bagages

Capteur	Etat activé	Symbole
Capteur à effet Hall ”Toit en position relevée”	Non	I01203
Capteur à effet Hall ”Toit rangé dans le coffre”	Oui	I01204
Capteur à effet Hall ”Coques de toit partiellement fermées”	Non	I01205
Capteur à effet Hall”Coques de toit partiellement ouvertes”	Oui	I01206
Microcontacteur ”Auvent verrouillé”	Oui	I01200
Microcontacteur ”Auvent déverrouillé”	Non	I01201
Capteur à effet Hall ”Module arrière fermé”	Oui	I01207
Capteur à effet Hall ”Module arrière ouvert”	Non	I01199
Capteur à effet Hall ”Module arrière presque fermé”	Oui	I01201
Microcontacteur ”Mécanisme de couplage de droite fermé”	Oui	I01202
Capteur à effet Hall ”Mécanisme de couplage de droite ouvert”	Non	I01208
Microcontacteur ”Mécanisme de couplage de gauche fermé”	Oui	I01197
Microcontacteur ”Auvent atteint”	Non	S141
Capteur à effet Hall ”Séparateur de coffre”	Oui	S6229

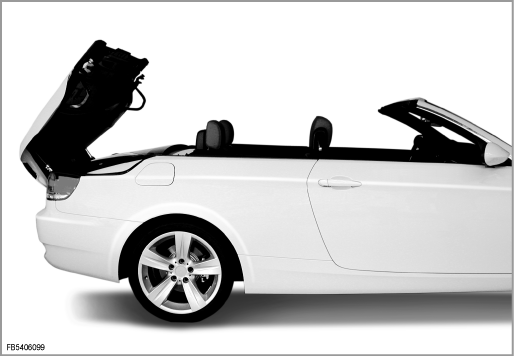

2. Module arrière ouvert

Capteur	Etat activé	Symbole
Capteur à effet Hall ”Toit en position relevée”	Non	I01203
Capteur à effet Hall ”Toit rangé dans le coffre”	Oui	I01204
Capteur à effet Hall ”Coques de toit partiellement fermées”	Non	I01205
Capteur à effet Hall”Coques de toit partiellement ouvertes”	Oui	I01206
Microcontacteur ”Auvent verrouillé”	Non	I01200
Microcontacteur ”Auvent déverrouillé”	Oui	I01201
Capteur à effet Hall ”Module arrière fermé”	Non	I01207
Capteur à effet Hall ”Module arrière ouvert”	Oui	I01199
Capteur à effet Hall ”Module arrière presque fermé”	Non	I01201
Microcontacteur ”Mécanisme de couplage de droite fermé”	Non	I01202
Capteur à effet Hall ”Mécanisme de couplage de droite ouvert”	Oui	I01208
Microcontacteur ”Mécanisme de couplage de gauche fermé”	Non	I01197
Microcontacteur ”Auvent atteint”	Non	S141
Capteur à effet Hall ”Séparateur de coffre”	Oui	S6229

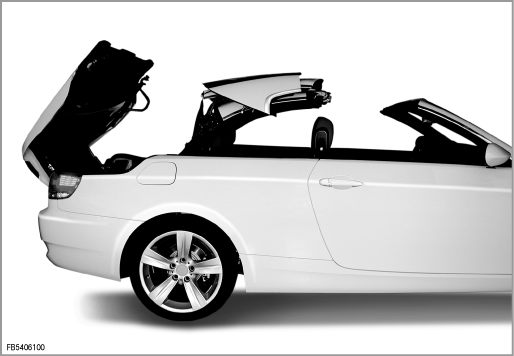

3. Coques de toit sorties en bloc et module arrière ouvert

Capteur	Etat activé	Symbole
Capteur à effet Hall ”Toit en position relevée”	Oui	I01203
Capteur à effet Hall ”Toit rangé dans le coffre”	Non	I01204
Capteur à effet Hall ”Coques de toit partiellement fermées”	Non	I01205
Capteur à effet Hall”Coques de toit partiellement ouvertes”	Oui	I01206
Microcontacteur ”Auvent verrouillé”	Non	I01200
Microcontacteur ”Auvent déverrouillé”	Oui	I01201
Capteur à effet Hall ”Module arrière fermé”	Non	I01207
Capteur à effet Hall ”Module arrière ouvert”	Oui	I01199
Capteur à effet Hall ”Module arrière presque fermé”	Non	I01201
Microcontacteur ”Mécanisme de couplage de droite fermé”	Non	I01202
Capteur à effet Hall ”Mécanisme de couplage de droite ouvert”	Oui	I01208
Microcontacteur ”Mécanisme de couplage de gauche fermé”	Non	I01197
Microcontacteur ”Auvent atteint”	Non	S141
Capteur à effet Hall ”Séparateur de coffre”	Oui	S6229

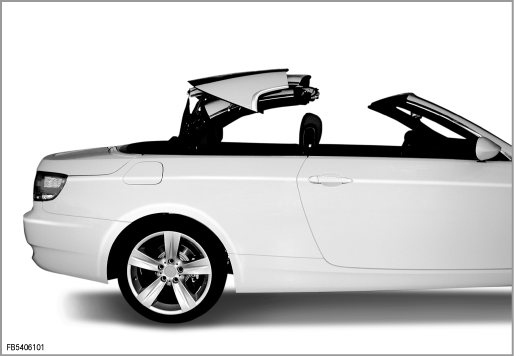

4. Coques de toit sorties en bloc et module arrière fermé

Capteur	Etat activé	Symbole
Capteur à effet Hall ”Toit en position relevée”	Oui	I01203
Capteur à effet Hall ”Toit rangé dans le coffre”	Non	I01204
Capteur à effet Hall ”Coques de toit partiellement fermées”	Non	I01205
Capteur à effet Hall”Coques de toit partiellement ouvertes”	Oui	I01206
Microcontacteur ”Auvent verrouillé”	Non	I01200
Microcontacteur ”Auvent déverrouillé”	Oui	I01201
Capteur à effet Hall ”Module arrière fermé”	Oui	I01207
Capteur à effet Hall ”Module arrière ouvert”	Non	I01199
Capteur à effet Hall ”Module arrière presque fermé”	Oui	I01201
Microcontacteur ”Mécanisme de couplage de droite fermé”	Non	I01202
Capteur à effet Hall ”Mécanisme de couplage de droite ouvert”	Oui	I01208
Microcontacteur ”Mécanisme de couplage de gauche fermé”	Non	I01197
Microcontacteur ”Auvent atteint”	Non	S141
Capteur à effet Hall ”Séparateur de coffre”	Oui	S6229

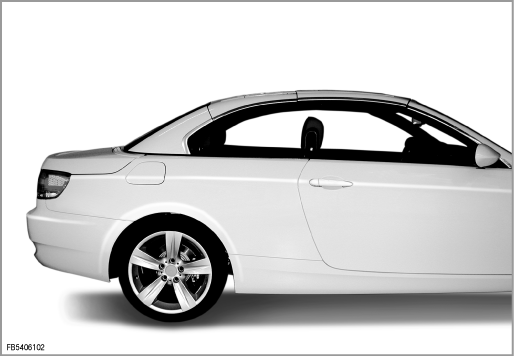

5. Toit rigide rétractable fermé

Capteur	Etat activé	Symbole
Capteur à effet Hall ”Toit en position relevée”	Oui	I01203
Capteur à effet Hall ”Toit rangé dans le coffre”	Non	I01204
Capteur à effet Hall ”Coques de toit partiellement fermées”	Oui	I01205
Capteur à effet Hall”Coques de toit partiellement ouvertes”	Non	I01206
Microcontacteur ”Auvent verrouillé”	Oui	I01200
Microcontacteur ”Auvent déverrouillé”	Non	I01201
Capteur à effet Hall ”Module arrière fermé”	Oui	I01207
Capteur à effet Hall ”Module arrière ouvert”	Non	I01199
Capteur à effet Hall ”Module arrière presque fermé”	Oui	I01201
Microcontacteur ”Mécanisme de couplage de droite fermé”	Oui	I01202
Capteur à effet Hall ”Mécanisme de couplage de droite ouvert”	Non	I01208
Microcontacteur ”Mécanisme de couplage de gauche fermé”	Oui	I01197
Microcontacteur ”Auvent atteint”	Oui	S141
Capteur à effet Hall ”Séparateur de coffre”	Oui	S6229
