Galet de guidage du tube coulissant

Consigne de réparation : Galet de guidage du tube coulissant

Cause

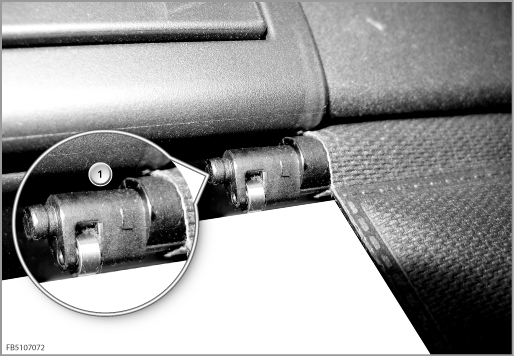

Le galet de guidage (1) du tube coulissant a cassé.

(1) Galet de guidage

Instructions de réparation

1. Déposer le cache-bagages

2. Tourner la poignée vers le haut

3. Percer les rivets (si existants)

4. Déposer les vis de la poignée et retirer la poignée

5. Extraire le tube coulissant

6. Introduire un nouveau tube coulissant

7. Insérer une nouvelle poignée et la fixer avec deux vis

8. Mettre en place le cache-bagages dans le véhicule

9. Réaliser un test de fonctionnement.


Remarques

• Le marquage (1) sur le tube coulissant doit être orienté vers la droite dans le sens de la marche !


• Ne pas percer et riveter le nouveau tube coulissant !


(1) Marquage
