Consigne de réparation Tiges de centrage du toit sur l'auvent

Réglage des tiges de centrage sur l'auvent

Régler les tiges de centrage de la coque de toit avant au moyen de rondelles spéciales.

1. Déposer la tige de centrage. Voir la figure 1.

2. Placer sous la tige de centrage des rondelles spéciales (0,5 mm d'épaisseur) du catalogue électronique de pièces ETK. Voir figure 2. Ne jamais ajouter plus d'une rondelle à la fois. Remonter à chaque fois la tige de centrage et contrôler si le bruit a disparu.
   Si le bruit est toujours audible, répéter l'opération jusqu'à ce que le bruit ait disparu.
   En général, le rajout d'une seule rondelle (de 0,5 mm d'épaisseur) suffit.



Remarque importante !

Si le nombre de rondelles montées est trop important, le panneau extérieur de toit se déforme !

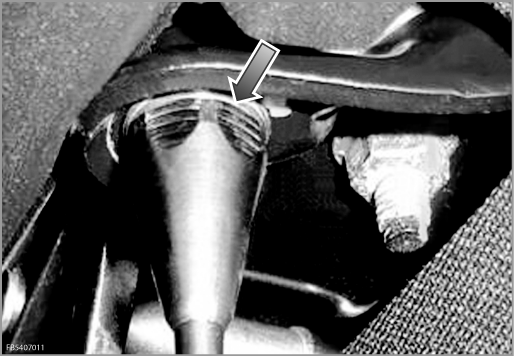

Fig. 1

Tige de centrage de la coque de toit avant sur l'auvent.

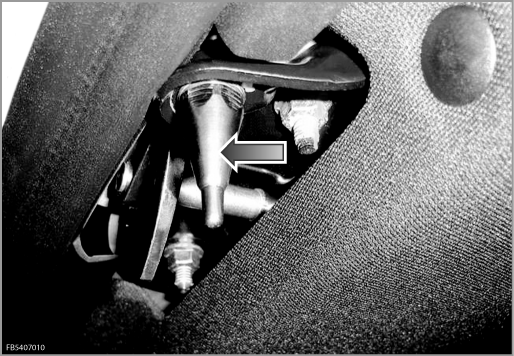

Fig. 2

Des rondelles spéciales (0,5 mm d'épaisseur) sont présentes sous la tige de centrage.
