Consignes de réparation en cas de problèmes de verrouillage entre la coque de toit médiane et la coque de toit arrière

Verrouillage entre la coque de toit médiane et la coque de toit arrière



Régler le support de tige de verrouillage entre la coque de toit médiane et la coque de toit arrière.

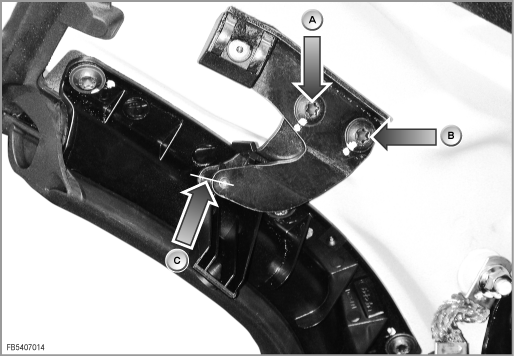

GR_FB5407014

Support de tige de verrouillage



Remarque importante !

Lors du desserrage et serrage des vis, veiller à ce que le support ne pivote pas.

  1. Desserrer avec précaution la vis (A) du support
  2. Ajuster la position du support.
    L'axe du galet (C) doit être décalé vers le haut d'au plus 1 mm.
  3. La vis (B) sert de pivot lors du réglage. Ne pas la desserrer !
  4. Resserrer avec précaution la vis (A).
  5. Contrôler le comportement de fermeture ainsi que la cote de dépassement de la coque médiane par rapport à la coque arrière. Réeffectuer le réglage si nécessaire.
