Réglage de la plaque de base sur l'auvent

Consigne de réparation : Réglage de la plaque de base sur l'auvent

Espace entre l'auvent et la coque de toit avant pas régulier, jeu d'ouverture incorrect ou la coque de toit avant bute trop durement contre l'auvent.

Contrôler le jeu d'ouverture entre l'auvent et la coque de toit avant.

Contrôler le jeu d'ouverture comme représenté sur la fig. 1.

Si le jeu d'ouverture est incorrect, il est possible de le corriger par l'intermédiaire de la plaque de base.

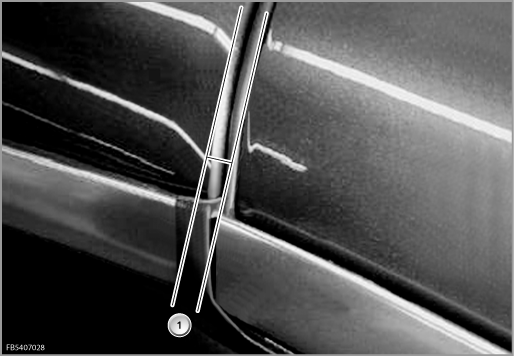

Fig. 1

Le jeu d'ouverture (1) doit être de 5,0 mm +/- 1 mm.

Ajuster le jeu d'ouverture par l'intermédiaire de la plaque de base

1. Entrouvrir le toit.

2. Contrôler la position des tiges de centrage au-dessus des plaques de base. Voir figure 2.

3. Déclipser le plafonnier et desserrer les vis Torx.
   Remarque importante :
   Toujours dévisser une seule plaque, jamais les deux en même temps !

4. Ajuster le jeu d'ouverture par l'intermédiaire de la plaque de base de l'auvent

5. Réaliser un test de fonctionnement.

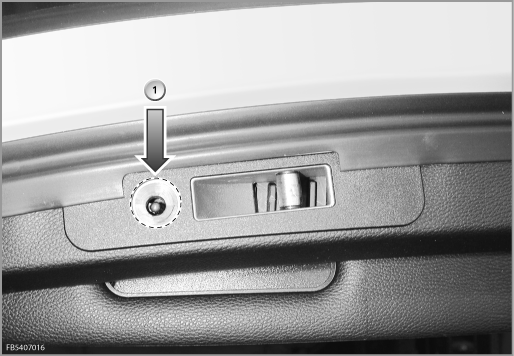

Fig. 2

Lors du réglage de la plaque de base, veiller à ce que les deux tiges de centrage ne quittent pas la zone de prise (1) des plaques de base.
