Réglage du mécanisme de verrouillage médian

Consigne de réparation pour le réglage du mécanisme de verrouillage médian

Véhicules fabriqués jusqu'à la semaine calendrier 31/2007

1. Déposer le garnissage intérieur de la coque de toit avant.

2. Déposer les deux vis (2) et (3). Voir la figure 1.
   Remarque :
   Ne pas desserrer la vis (1).

3. Tourner le mécanisme de verrouillage médian jusqu'à obtenir la valeur de réglage de 12-14 mm. Voir figure 2.

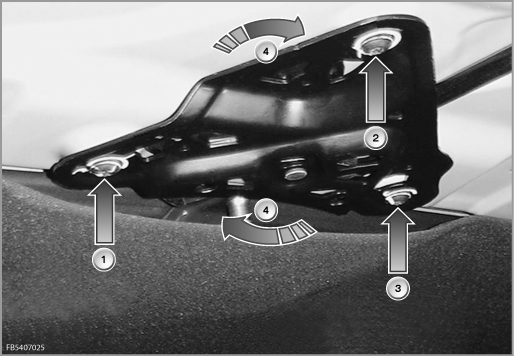

Fig. 1

Ne pas dévisser la vis arrière droite (1).

Dévisser les deux vis avant (2) et (3). Tourner le mécanisme de verrouillage vers l'avant dans le sens horaire jusqu'à obtenir la valeur de réglage de 12-14 mm comme représenté sur la figure 2.

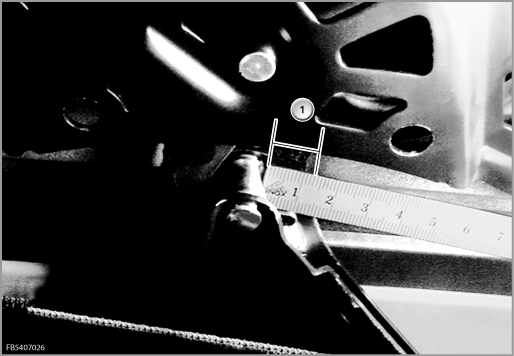

Fig. 2

Appliquer le mètre ruban à l'endroit le plus épais du galet extérieur et régler une valeur de 12-14 mm jusqu'à la fin du crochet.
