Ajustement du verrouillage en position repliée

Consigne de réparation pour l'ajustement du verrouillage en position repliée

Ajustement du verrouillage en position repliée

Remarque importante :

Toujours ajuster les deux verrouillages en position repliée.

1. Ouvrir le toit jusqu'à ce que le verrouillage en position repliée soit accessible. Voir la figure 1.

2. Dévisser les vis de fixation jusqu'à ce que le verrouillage en position repliée puisse être déplacé facilement.

3. Poursuivre la manoeuvre d'ouverture jusqu'à ce que les trois coques de toit superposées aient pris place dans le coffre à bagages et que le verrouillage en position puisse s'ajuster de lui-même.

4. Fixer le verrouillage en position repliée dans cette position.

5. Fermer le toit jusqu'à ce que toutes les vis du verrouillage en position repliée soient accessibles.

6. Serrer les vis du verrouillage en position repliée.
   Remarque :
   Prendre garde à ce que le verrouillage en position repliée ne tourne pas lors du serrage des vis.

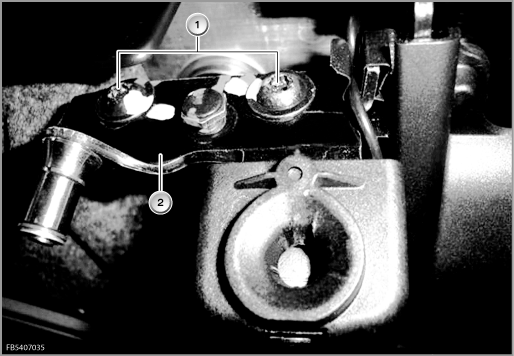

Fig. 1

1) Vis de fixation

2) Verrouillage en position repliée
