Elément en mousse de la coque de toit médiane

Consigne de réparation : Elément en mousse de la coque de toit médiane

Vérifier si l'élément de mousse est bien présent et s'il est correctement positionné.

1. Contrôler si un élément en mousse est bien présent dans le joint de la coque de toit médiane,
   Placer un élément en mousse s'il n'y en a pas.

2. Vérifier la position de l'élément en mousse. Voir figure 2.
   Remarque :
   Si l'élément en mousse est mal positionné, le remplacer. Il n'est pas possible de déplacer l'élément en mousse.
   Un jeu de cales de remplissage peut être commandé par l'intermédiaire du catalogue électronique de pièces ETK, référence 54374424140.

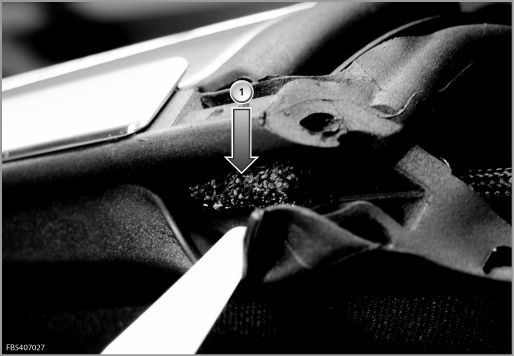

Fig. 1

Tirer avec précaution la lèvre d'étanchéité vers le bas et vérifier la présence d'un élément en mousse (1).

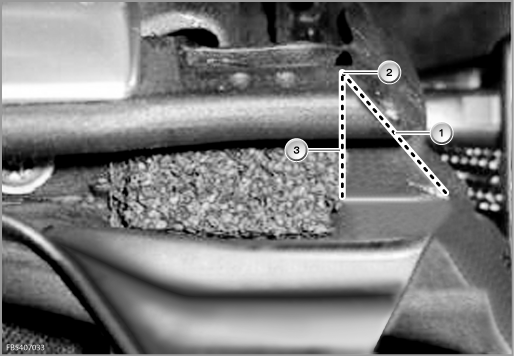

Fig. 2

L'élément en mousse doit être positionné perpendiculairement vers le bas (3) à partir du début (2) de la partie oblique (1) du joint.
