Décalage en largeur des joints de coques de toit les uns par rapport aux autres

Consigne de réparation en cas de décalage en largeur des joints de coques de toit les uns par rapport aux autres

Vérifier si les joints des coques de toit ne sont pas décalés les uns par rapport aux autres.

1. Le décalage entre les joints ne doit pas dépasser 1,8 mm. Voir figure 1 et figure 2.

2. Corriger le décalage en ajustant la forme l'élément préformé placé à l'intérieur du joint.
   Remarque :
   Ne pas démonter pour cela le joint car on risque alors de créer de nouvelles fuites.

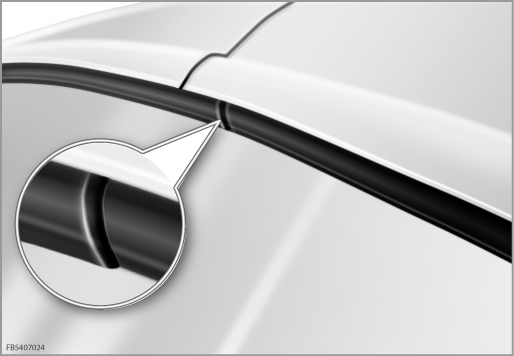

Fig. 1

Etat de consigne :

Décalage maximal entre les joints : 1,8 mm.

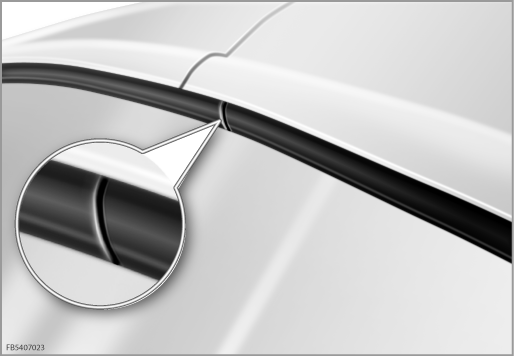

Fig. 2

Etat de défaut :

Le décalage entre les joints est trop important.
