Ajustement de la position du support d'appui

Consigne de réparation pour l'ajustement de la position du support d'appui

Contrôler si le toit rigide rétractable se positionne bien au centre du support d'appui.

Véhicules fabriqués jusqu'à la semaine 14/2007

1. Ouvrir le toit rigide rétractable jusqu'à ce que le support d'appui soit accessible.

2. Appliquer de la pâte à modeler dans le logement du support d'appui. Voir la figure 1.

3. Ouvrir le toit rigide rétractable jusqu'à ce que les coques de toit se trouvent entièrement dans leur logement.

4. Fermer le toit rigide rétractable jusqu'à ce que le support d'appui soit à nouveau accessible.

5. Examiner la position du toit rigide d'après l'empreinte laissée dans la pâte à modeler.

6. D'après la position de l'empreinte, corriger la position du support d'appui dans le sens de la largeur jusqu'à ce que le toit rigide soit correctement centré.
   Remarque :
   Ajuster la position du support d'appui en agissant uniquement sur la vis inférieure, ne pas desserrer la vis supérieure.


Véhicules fabriqués à partir de la semaine 14/2007

Sur ces véhicules, une vis de fixation est placée dans le logement du support d'appui. Il n'y a plus à modifier la position du support d'appui proprement dit.

1. Fermer le toit rigide rétractable et dévisser la vis de fixation du logement du support d'appui. Voir figure 2.

2. Ouvrir le toit rigide rétractable jusqu'à ce que les coques de toit se trouvent entièrement dans leur logement.

3. Fermer le toit rigide rétractable jusqu'à ce que le support d'appui soit à nouveau accessible.

4. Serrer la vis de fixation du logement du support d'appui avec un couple de serrage de 4,5 Nm.


Si le problème persiste, veiller à bien répartir le chargement dans le coffre à bagages.

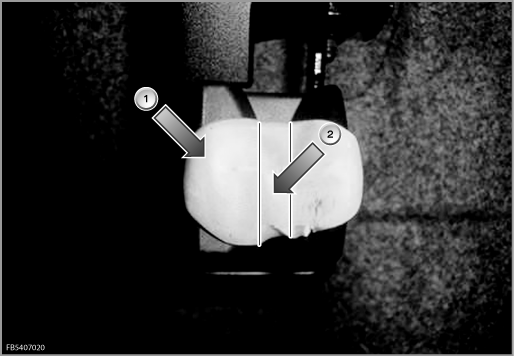

Fig. 1

(1) Pâte à modeler

Le toit rigide rétractable doit se positionner au centre (2) du support d'appui.

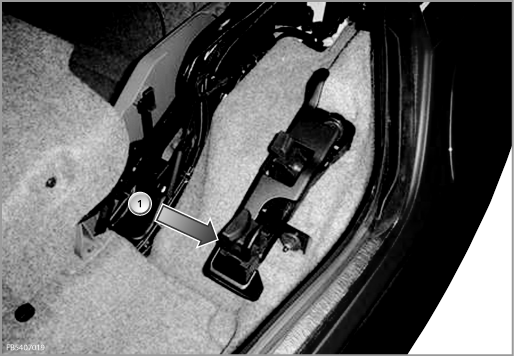

Fig. 2

(1) Logement du support d'appui
