Réglage du vérin de guidage du mécanisme de couplage central

Consignes de réparation : Réglage du vérin de guidage du mécanisme de couplage central

Ces instructions s'appliquent aux véhicules fabriqués à partir de la semaine calendrier 04/2007

1. Déposer le garnissage intérieur de la coque de toit avant.

2. Dévisser quelque peu les vis 2 et 3 du vérin de guidage. Voir la figure 1. Ouvrir le toit jusqu'à ce que le vérin de guidage puisse être bougé à la main.
   Remarque :
   Ne desserrer en aucun cas la vis 4 afin de ne pas modifier la position longitudinale !

3. Fermer complètement le toit et incliner/désaxer légèrement le vérin de guidage de 0,5 mm en direction du palier-support.
   Remarque :
   Le fait d'incliner le vérin a pour but de faire disparaître le bruit d'entrechoquement.

4. Resserrer la vis 2.

5. Placer le toit dans une position intermédiaire et serrer la vis 3.

6. Mettre en place le garnissage intérieur de la coque de toit avant.

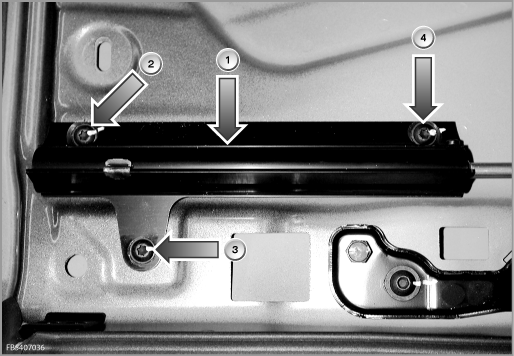

Fig. 1

(1) Vérin de guidage

Ne desserrer en aucun cas la vis (4) !
