Cales de remplissage du joint d'auvent déplacées

Consigne de réparation quand les cales de remplissage du joint d'auvent se sont déplacées

  1. Vérifier si la cale de remplissage située latéralement dans le joint d'auvent se trouve bien dans la bonne position. La cale de remplissage peut glisser ou être écrasée. Voir la figure 1.
  2. Si la cale de remplissage manque ou est endommagée, la remplacer.
    Remarque :
    Un jeu de cales de remplissage peut être commandé par l'intermédiaire du catalogue électronique de pièces ETK, référence 54374424140.

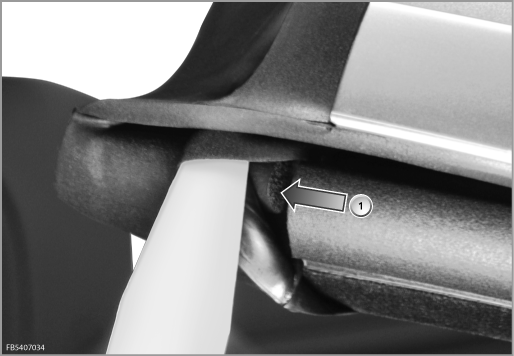

Fig. 1

GR_FB5407034

La cale de remplissage (1) doit être positionnée dans le joint de façon à être orientée en direction de la coque de toit.
