Cales de remplissage de la coque de toit avant

Consigne de réparation pour les cales de remplissage du joint de coque avant

Vérifier la position et le bon positionnement des cales de remplissage.

  1. Il y a à l'heure actuelle deux cales de remplissage dans la partie avant du joint de la coque avant.
  2. La cale de remplissage (2) placée à l'avant perpendiculairement au niveau de la coque de toit peut glisser. La cale de remplissage doit être positionnée dans le joint de façon à être orientée en direction du coin de la coque de toit. Voir la figure 1.
  3. La cale de remplissage (1) positionnée à l'avant longitudinalement dans le joint ne doit pas manquer. Voir la figure 1.
  4. Si les cales de remplissage manquent ou sont endommagées, les remplacer.
    Remarque :
    Un jeu de cales de remplissage peut être commandé par l'intermédiaire du catalogue électronique de pièces ETK, référence 54374424140.

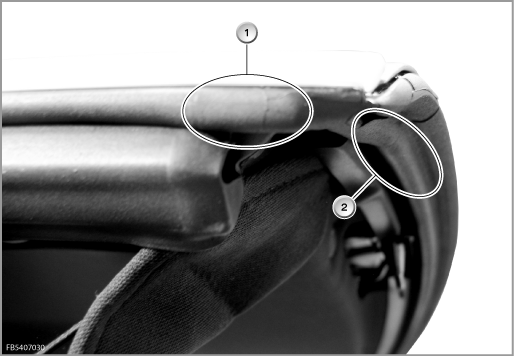

Fig. 1

GR_FB5407030

Les deux cales de remplissage (1) et (2) doivent être en place dans le joint de la coque de toit avant et correctement positionnées.
