Arrêt d'axe du vérin hydraulique

Consigne de réparation quand l'arrêt d'axe du vérin hydraulique s'est détaché

Contrôler la présence de l'arrêt d'axe du vérin hydraulique

1. Ouvrir le toit rigide jusqu'à ce que le vérin hydraulique soit accessible. Voir la figure 1.

2. Contrôler la présence et le bon positionnement de l'arrêt d'axe. Voir figure 2 et figure 3.

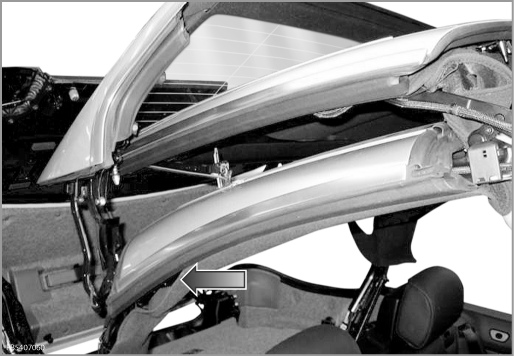

Fig. 1

Emplacement du vérin hydraulique.

Fig. 2

Etat de consigne : L'arrêt d'axe (1) ne doit pas manquer.

Fig. 3

Etat de défaut : L'arrêt d'axe manque et l'axe s'est déplacé.
