Το δομοστοιχείο ραδιοελεγχόμενου ρολογιού (Radio-Clock-Control-Modul) είναι μία μονάδα ελέγχου, η οποία έχει τοποθετηθεί στον αγωγό κεραίας μεταξύ του ενισχυτή κεραίας και του ραδιοφώνου. Αυτή η μονάδα ελέγχου αλλάζει τη διαμόρφωση και ενισχύει το ραδιοελεγχόμενο χρονικό σήμα που λαμβάνεται από την αντένα στο πίσω παρμπρίζ, ελέγχει τα στοιχεία, τα μετατρέπει και στέλνει την πληροφορία της ώρας μέσω του δίαυλου Κ στο ταμπλό οργάνων για τη διόρθωση του ρολογιού που έχει τοποθετηθεί εκεί.
Για την προσαρμογή στους διαφορετικούς πομπούς των ραδιοελεγχόμενων χρονικών σημάτων υπάρχουν δύο εκδόσεις μηχανικού εξοπλισμού:
Στο ταμπλό οργάνων έχει ενσωματωθεί ένα ρολόι, το οποίο συνεχίζει να λειτουργεί ανεξάρτητα από το δομοστοιχείο ραδιοελεγχόμενου ρολογιού. Οι λειτουργίες ρύθμισης για την ημερομηνία, τις ώρες και τα λεπτά όπως και η αλλαγή λειτουργίας από την ένδειξη 12 ωρών στην ένδειξη 24-ωρών παραμένουν.
Με το ραδιοελεγχόμενο χρονικό σήμα που λαμβάνεται από το δομοστοιχείο ραδιοελεγχόμενου ρολογιού διορθώνεται το ρολόι στο ταμπλό οργάνων. Επιπλέον επιτυγχάνεται αυτόματα η μετατροπή από τη θερινή ώρα στη χειμερινή ώρα.
Η προσαρμογή στις χρονικές ζώνες που διαφέρουν στη Γερμανία/Μεγ. Βρετανία μπορεί να πραγματοποιηθεί με το χέρι με τη διόρθωση της απεικονιζόμενης ώρας. Αυτή η προσαρμογή παραμένει, ακόμα και αν ληφθεί ένα ραδιοελεγχόμενο χρονικό σήμα.
Με ενεργοποιημένο τον ακροδέκτη R επιτυγχάνεται μία συνεχής αξιολόγηση του ραδιοσήματος. Η πληφορορία του χρόνου μεταδίδεται σε ένα σήμα χωρίς παρεμβολή κάθε 5 λεπτά στο ταμπλό οργάνων.
Με απενεργοποιημένο τον ακροδέκτη R ο ραδιοελεγχόμενος χρόνος μεταδίδεται μία φορά την ημέρα.
Αν το ρολόι δεν ρυθμίζεται στο ταμπλό οργάνων (π.χ. μετά την αποσύνδεση της μπαταρίας) τότε ο ραδιοελεγχόμενος χρόνος (ώρα και ημερομηνία) αναλαμβάνεται αμέσως, εφόσον υπάρχει ένα έγκυρο χρονικό σήμα.
Αν η απεικονιζόμενη ώρα αποκλίνει κατά +/- 15 λεπτά από τον ραδιοελεγχόμενο χρόνο, τότε διορθώνεται η ένδειξη των λεπτών. Η απεικονιζόμενη τιμή της ώρας δεν διορθώνεται.
Αν η απεικονιζόμενη ώρα αποκλίνει περισσότερο από +/- 15 λεπτά από τον ραδιοελεγχόμενο χρόνο, τότε υπάρχει μία μεγάλη απόκλιση και αναλαμβάνεται ολόκληρος ο ραδιοελεγχόμενος χρόνος (ώρες/λεπτά και ημερομηνία).
Το σήμα του ραδιοελεγχόμενου ρολογιού είναι ένα ραδιοσήμα που βασίζεται σε μακρά κύματα. Πομποί για τους ραδιοελεγχόμενους χρόνους υπάρχουν στη Μεγ. Βρετανία και στη Γερμανία.
Οι ακόλουθες εικόνες παρουσιάζουν την κατάσταση λήψης και για τους δύο πομπούς.
Βασικά ισχύει:
Επιπλέον πρέπει να δοθεί προσοχή:

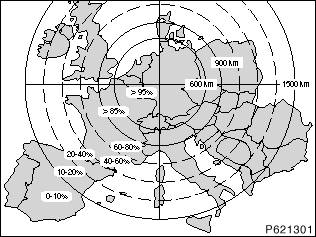

Η εικόνα πάνω δείχνει τις συνθήκες λήψης για την έκδοση 1 (77,5 kHz).

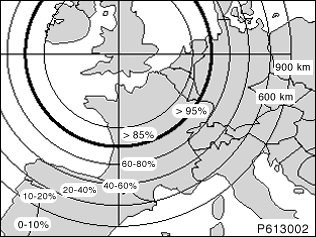

Η εικόνα πάνω δείχνει τις συνθήκες λήψης για την έκδοση 2 (60 kHz).
Λήψη |
Ισχύς πεδίου |
> 90 % |
> 10 |
85 % - 90 % |
9 |
75 % - 85 % |
8 |
60 % - 75 % |
7 |
50 % - 60 % |
6 |
10 % - 50 % |
5 |
Η ισχύς πεδίου μπορεί να αναγνωστεί μέσω της διάγνωσης.
