Αναλογική ενεργοποίηση ανεξάρτητης/βοηθητικής θέρμανσης
Η αναλογική ενεργοποίηση υλοποιείται μέσω ενός συνδεδεμένου θετικού στη φίσα X764 ακίδα 1 στη βοηθητική μονάδα θέρμανσης.
Κατά τον προγραμματισμό ή την άμεση λειτουργία μέσω της οθόνης υπολογιστή ταξιδιού ή της οθόνης πολλαπλών ενδείξεων ενεργοποιείται στο IKE το τηλεγράφημα της ανεξάρτητητς θέρμανσης. Η απαίτηση ΑΝΕΞΑΡΤΗΤΗ ΘΕΡΜΑΝΣΗ ON μεταδίδεται μέσω του δίαυλου Κ στη μονάδα ελέγχου θέρμανσης/κλιματισμού. Η μονάδα ελέγχου θέρμανσης/κλιματισμού εφαρμόζει μία τάση στον αγωγό επαγρύπνησης προς την ανεξάρτητη/βοηθητική θέρμανση. Τώρα ενεργοποιείται η ανεξάρτητη/βοηθητική θέρμανση και δίνει μία τάση στον αγωγό ανταπόκρισης προς τη μονάδα ελέγχου θέρμανσης/κλιματισμού. Αν η ανταπόκριση iδεν αναγνωριστεί μέσα στα επόμενα 5 δευτερόλεπτα από το χειριστήριο της θέρμανσης, τότε διακόπτεται η διαδικασία ενεργοποίησης.
Κατά τη βοηθητική θέρμανση μεταδίδεται η απαίτηση ΒΟΗΘΗΤΙΚΗ ΘΕΡΜΑΝΣΗ ON από τη μονάδα ελέγχου θέρμανσης/κλιματισμού στη συσκευή ανεξάρτητης/βοηθητικής θέρμανσης. Η μονάδα ελέγχου θέρμανσης/κλιματισμού εφαρμόζει συγχρόνως μία τάση στον αγωγό επαγρύπνησης προς τη συσκευή ανεξάρτητης/βοηθητικής θέρμανσης. Τώρα ενεργοποιείται η συσκευή ανεξάρτητης/βοηθητικής θέρμανσης.
Κατά την τηλεκκίνηση μεταδίδονται τα ραδιοκύματα από τον πομπό τηλεκκινητή μέσω του πίσω παρμπρίζ προς το κύκλωμα φραγής στην κολόνα C, όπου το σήμα HF μετατρέπεται σε ένα σήμα NF. Αυτό το σήμα μεταδίδεται προς τον δέκτη τηλεκκινητή , ο οποίος εφαρμόζει μία τάση στη συσκευή ανεξάρτητης/βοηθητικής θέρμανσης. Τώρα ενεργοποιείται η συσκευή ανεξάρτητης/βοηθητικής θέρμανσης και δίνει μία τάση στον αγωγό ανταπόκρισης προς τη μονάδα ελέγχου θέρμανσης/κλιματισμού, ώστε να πραγματοποιηθεί η μετάβαση στη λειτουργία ανεξάρτητης θέρμανσης.
Κατά την απενεργοποίηση ή μετά την παρέλευση ενός χρονικού διαστήματος μεταδίδεται ένα τηλεγράφημα για την απαίτηση Ανεξάρτητη θέρμανση OFF μέσω του δίαυλου I στο IKE και έπειτα μέσω του δίαυλου Κ στη μονάδα ελέγχου θέρμανσης/κλιματισμού. Η μονάδα ελέγχου απομακρύνει την τάση πάνω στον αγωγό επαγρύπνησης μέσω του δέκτη τηλεκκινητή προς τη συσκευή ανεξάρτητης/βοηθητικής θέρμανσης. Τώρα απενεργοποιείται η συσκευή ανεξάρτητης/βοηθητικής θέρμανσης και αφήνει να μειωθεί η τάση πάνω στον αγωγό ανταπόκρισης προς τη μονάδα ελέγχου θέρμανσης/κλιματισμού κάτω από 3 Volt. Η συσκευή ανεξάρτητης/βοηθητικής θέρμανσης μεταβαίνει τώρα στην παράταση λειτουργίας .

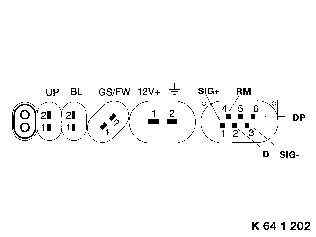

Κατανομή φισών βοηθητικής θέρμανσης
